Виды акустических колонок низкочастотного звукового диапазона

Сабвуфер — звуковая колонка, созданная с целью воспроизведения улучшенного качества низких частот, не доступных обычным аудио колонкам штатного оборудования автомобиля. Сабвуферы подразделяются по своим видам:

Активный сабвуфер имеет в своей комплектации уже вмонтированный усилитель мощности для снятия нагрузок низкой частотности с основного усилителя автомобильной акустики. А также, свой кроссовер (устройство для разделения частот на высокие, средние, низкие и т.д.), упрощающий согласование работы сабвуфера с акустикой штатной магнитолы.

Пассивный сабвуфер не имеет отдельного (персонального) мощностного усилителя и подключается на стандартные колонки. Что в результате отрицательно сказывается на качестве звучания стерео системы авто и вызывает дополнительные перегрузки на все выходные каналы. Как результат этого, снижение громкости и динамичности звука.

Схема

Установка магнитолы. Подключение автомагнитолы пионер на ВАЗ

https://youtube.com/watch?v=e-B5vN5I12E

Pioneer TS-WX210A (советы по установке в описании видео)

Как подключить сабвуфер в автомобиль

Что нужно для подключения сабвуфера в авто.Кроме инструментов потребуются следующие изделия:

Схема подключения активного сабвуфера не представляет сложности. По красному проводу на соответствующую клемму усилителя низкой частоты подаётся «+» питания с автомобильного аккумулятора. Чтобы перегрев кабеля не вызвал возгорания изоляции в этой цепи предусмотрен предохранитель. Он защищает именно кабель, а не усилитель. В цепи питания УНЧ имеется свой предохранитель. По правилам монтажа колба с предохранителем должна находиться не дальше 15-20 см от аккумулятора. Для подключения силового кабеля к аккумулятору на его конец напаивается наконечник под гайку и одевается пластиковая термоусадка. Минусовая клемма питания усилителя соединяется с массой автомобиля. Для этого можно использовать любой болт с шайбой. Если мощность низкочастотного канала превышает 800 ватт, рекомендуется минус усилителя не соединять с массой автомобиля, а проложить от аккумулятора отдельный кабель. Таким образом,соединение сабвуфера в машине, с аккумулятором пойдёт по двум проводам.

Установка и подключение сабвуфера

Параллельное и последовательное подключение сабвуфера

Подключение саба Mystery усилителя к магнитоле Пионер в автомобиле ВАЗ 2114

Как подключить сабвуфер к магнитоле без усилителя по схеме приведенной чуть ниже, более подробно.

В первую очередь нам понадобиться установочные инструменты и материалы:

• предохранитель.
• конденсатор.
• электропровод.
• пассатижи.
• изоляционная лента.
• разводной и накидной ключи.

Как происходит подключение

Как подключить сабвуфер активный к магнитоле

Для подключения нужны следующие инструменты и материалы:

• Нож;
• Гаечные ключи;
• Разводной ключ;
• Плоскогубцы;
• Кусачки;
• Изолента или крепежные хомуты;
• Предохранитель с изоляцией;
• Уплотнительные кольца;
• Если необходимо, кабели.

Схема подключения активного сабвуфера к автомагнитоле

Для подключения используются силовые и сигнальные группы проводов:

• Силовым кабелем, сечением не менее 6-8 мм (так как потребляемая мощность довольно большая), соединяется положительная клемма аккумулятора и сабвуфер(см.Как сделать сабвуфер: дельные советы).
• На провода, ведущие к аккумулятору, нужно надеть наконечники, и припаять, затем надеть кембрик.

Примечание: такое соединение выдержит незначительные перегибы и деформацию провода.

• Как можно ближе к аккумулятору (желательно под капот автомобиля) устанавливается предохранитель, который защитит систему от перегрузок и короткого замыкания. Предохранитель должен выдерживать максимальное напряжение, указанное в паспорте устройств.

Схема подключения активного сабвуфера к магнитоле

• Силовой кабель нужно соединить с проводкой автомобиля крепежными хомутами или изолентой.
• Вторым проводом необходимо соединить устройство (минусовую клемму) и заземление (капот автомобиля). При укладке проводов надо выбирать кратчайший путь, чтобы была меньшая вероятность замыкания в такой цепи.
• Если провод выводится в самодельное отверстие, то лучше на края поставить уплотнительное кольцо, чтобы избежать повреждения провода об острые края отверстия. Также, важно следить, чтобы провода и предохранители не касались движущихся частей автомобиля или греющихся.

Примечание: все провода желательно вести по автомобилю с использованием гофрированного кабель-канала, что защитит проводку от внешних воздействий.

Виды подключений

Подключение активного сабвуфера автомагнитоле

Существует два основных вида подключения:

• Подключение при наличии у магнитолы специального разъема для соединения активного сабвуфера. Если в магнитоле предусмотрен специальный разъем для подключения такого рода устройств, то магнитола соединяется с помощью сигнального кабеля с сабвуфером, подключением разъема LFE.
• Подключение в случае отсутствия специального разъема. Если такой разъем не предусмотрен, то для подключения необходим преобразователь высокочастотных сигналов в низкочастотные. При параллельном подсоединении преобразователя к выходам основных акустических систем, на выходе преобразователя образуется стандартный линейный сигнал. Затем он такими же, как и в первом случае, проводами соединяется входами сабвуфера LFT, либо Lineln.

Преобразователь ВЧ/НЧ

Меры предосторожности

Для безопасности соединения и достижения наиболее качественного звука рекомендуется пользоваться качественными кабелями, так как использование некачественных проводов, может вызвать шумы и помехи при воспроизведении или стать причиной короткого замыкания, приводящего к выходу из строя оборудования. К таким же последствиям может привести недостаточное крепление сабвуфера к корпусу машины.

Инструкция по подключению пассивного сабвуфера Mystery к магнитоле Pioneer

Принципиальная схема колонок с низкой частотностью как активного, так пассивного типа, практически одинакова, за исключением небольших дополнений относящихся к не активным сабвуферам.

По этой причине будем разбирать общий метод с последующим внесением изменений.

Процесс включения авто магнитолы пассивного сабвуфера очень прост: он соединяется на прямую с усилителем, а тот, в свою очередь, последовательно присоединяется к автомобильному проигрывателю.

Роль штатного усилителя в этой цепи— передача полученного от звука воспроизводящего устройства (авто магнитолы) сигнала, динамикам с высоко и низко разрешающей частотой. Где преобразователем низкочастотных сигналов выступает сам сабвуфер, а высоких, его сателлиты.

Из-за достаточно больших габаритов, установка сабвуфера производиться в основном в багажном отсеке автомобиля и провода электропитания приходиться тянуть через весь салон к аккумуляторной батарее. Что не улучшает его (салона) внешнего вида.

Не активный сабвуфер

Пассивный сабвуфер подключить к магнитоле без усилителя, можно в 4 этапа.

1. Через технологическое отверстие в моторном отсеке протягиваем питающий провод к аккумулятору. На положительном (плюс) проводе поближе к батарее, устанавливаем предохранитель.
2. Вытягиваем проводку в салон и протягиваем до багажника, по возможности маскируя ее под деталями внутренней отделки.
3. Заводим провода через готовое тех отверстие (при необходимости делаем его самостоятельно) в багажник автомобиля. И подключаем непосредственно к низкочастотной колонке, согласно схеме (+ на +, — к -).

Подключение сабвуфера к магнитоле Пионер через одножильный, питающий (синий) провод и провод с разъемами «тюльпаны»

Как установить сабвуфер в машину и подключить его к магнитоле

Для монтажа сабвуфера, помимо самого устройства, понадобятся такие инструменты и материалы:

• проводка (питание, «тюльпаны» и плюсовой провод к усилителю и автомагнитоле);
• предохранитель;
• конденсатор;
• плоскогубцы и кусачки;
• изолента;
• стяжка;
• нож;
• набор гаечных ключей и разводной ключ.

Для подключения сабвуфера к магнитоле понадобится комплект проводов, материалы для изоляции и инструменты: нож, плоскогубцы, ключи, отвертка

Где установить

Установка саба может представлять настоящую проблему, что зависит от модели автомобиля. И дело не только в подключении устройства, но и в выборе места под его установку. Являясь владельцем минивэна либо хэтчбека, вопрос с местом не вызывает вопросов, поскольку багажник имеет большие размеры. С седанами ситуация несколько иная и, как правило, саб монтируют в подлокотниках либо на задней полке. Самым неудобным типом кузова считается кабриолет, поскольку такие машины имеют малый объем багажника. Однако при большом желании и в такие автомобили можно установить рассматриваемое устройство.

Подключение пассивного

Рассмотрим последовательный алгоритм монтажа устройства. На установку придётся затратить порядка 1–3 ч, что зависит от опыта и модели машины. Одним из сложных этапов является прокладывание питающего кабеля к усилителю. Поскольку сабвуфер монтируют в багажнике, то все провода нужно прокладывать через салон к источнику питания. Перед началом работ с АКБ снимают клеммы, что исключит возможность короткого замыкания.

Монтаж пассивного сабвуфера предполагает подключение динамиков разных частот через кроссовер к усилителю и к магнитоле

1. Первое, что необходимо, так это найти технологическое отверстие, которое закрывается специальной заглушкой. На отечественных авто она может отсутствовать, также как и само отверстие. Поэтому придётся просверлить его и после протяжки кабеля произвести уплотнение герметиком. Лучше всего, для исключения перетирания провода, вставить в отверстие кусочек шланга.
2. Проводка в подкапотном пространстве может быть расположена в штатном жгуте и выводиться в салон. Предварительно нужно определиться, где и как будет проложен питающий кабель. Для проводов в некоторых местах потребуется снять обшивку, также накладки порогов. Следует избегать изломов и защемления проводки. После монтажа все облицовочные элементы устанавливают на свои места.
3. В багажное отделение провода к усилителю также прокладывают через отверстие в кузове. Питание к устройству подключают с соблюдением полярности.
4. После подведения питания к усилителю, его нужно соединить с магнитолой. В этом случае понадобятся провода по типу «тюльпаны», а также провод, позволяющий управлять питанием усилителя. Для демонтажа магнитолы задействуют специальные ключи, но можно аккуратно воспользоваться и ножом либо подходящей по размеру отвёрткой.
5. «Тюльпаны» соединяем согласно цветам разъёмов. Если нужно чтобы происходило одновременное включение саба и магнитолы, то задействуют соответствующий плюсовой провод.
6. Затем пропускаем провода совместно с силовым кабелем через салон. Производим подключение «тюльпанов» к усилителю.
7. Если к магнитоле был подключён питающий провод, то его следует подать и на усилитель, чтобы устройства включались одновременно. Ищем клемму и соединяем её с проводом питания магнитолы.
8. Остаётся соединить сабвуфер с усилителем. При монтаже двухканального усилителя, для распределения мощности, оба канала подключаются к рассматриваемому устройству.

Силовой провод прокладываем от плюса аккумулятора, располагая под капотом также предохранитель Чтобы проложить проводку в салоне, придётся снять некоторые декоративные элементы Силовые провода к усилителю должны быть качественными, а соединение надёжным Чтобы подключить усилитель к магнитоле, потребуется ее снять, что обеспечит доступ к разъемам с тыльной стороны «Тюльпаны» необходимо подключать в соответствии с цветом разъемов. Если цвета на магнитоле и на кабеле не совпадают, то красный соединяем с красным, а чёрный с белым Провода протягиваются через салон совместно с силовым проводом и производится подключение к соответствующим разъёмам на усилителе При подключении питания на магнитолу, необходимо подключить его и на усилитель, что обеспечит одновременное включение устройств На фото приводится пример подключения сабвуфера к двухканальному усилителю, при этом саб подключается к обоим каналам для распределения мощности между ними

Что касается такого элемента, как конденсатор, то его можно не использовать. Но если усилитель имеет максимальную мощность более 400 Вт, то установка этой детали необходима. Местом его монтажа может быть как багажник, так и моторный отсек. При прямом подключении мощного усилителя к аккумулятору будет расходоваться значительная энергия, что приведёт к быстрой разрядке батареи. Если автомобиль используется для передвижения на малые расстояния, то АКБ придётся часто подзаряжать. Перед тем как подключить клеммы питания на аккумулятор, проверяем правильность монтажа и надёжность контактов.

Подключение пассивного сабвуфера без усилителя

Иногда возникает вопрос о возможности подключения пассивного сабвуфера непосредственно к автомагнитоле, т. е. без усиливающего устройства. Подключить таким образом можно, но дело в том, что на динамическую головку будет поступать вся полоса частот вместо НЧ. В этом случае сигнал на саб берётся от одного из каналов магнитолы. Стоит иметь в виду, что при подключении саба напрямую, возможен выход из строя усилителя головного устройства, поскольку сопротивление НЧ динамиков может быть не только 4 Ом, но и 1 Ом или 2 Ом. Такие динамические головки повлекут к перегрузке выхода усилителя магнитолы, т. е. возникнет практически КЗ.

Подключение активного сабвуфера

Один из распространённых способов подключения активного саба представляет собой следующую последовательность действий:

1. Для монтажа сабвуфера используются силовые и сигнальные провода. Плюсовой силовой провод также как в случае с пассивным устройством, подключается напрямую к “+” аккумулятора и должен иметь большое сечение.
2. По цепи питания устанавливается предохранитель для защиты от короткого замыкания и возможных перегрузок. Элемент рекомендуется располагать в моторном отсеке и как можно ближе к АКБ. В случае необходимости к нему будет обеспечен свободный и быстрый доступ.
3. Минусовой провод усилителя надёжно соединяют с кузовом автомобиля. Для этого используется удобная ближайшая точка. В результате должно получиться соединение “-“ проводом между массой кузова и GND сабвуфера.
4. Если автомагнитола имеет отдельные разъёмы, то коммутирование с активным сабом будет проще. В этом случае достаточно проложить коаксиальный кабель в экране с соответствующим разъёмом. Такой провод одной стороной соединяется с выходом SubOut на магнитоле, другим с Lineln на сабвуфере.

Видео: подключение активного сабвуфера

Подключение сабвуфера к магнитоле без линейного выхода

Некоторые автовладельцы сталкиваются с ситуацией, когда на штатном устройстве отсутствует линейный выход для непосредственного соединения с усилителем пассивного саба либо активной системой. Не менять же в этом случае магнитолу? Разъёмы линейного выхода представляют собой «тюльпаны», но на штатных устройствах таких выходов, как правило, нет. На автомобильных усилителях есть линейный вход и вход высокого уровня, на который можно подавать сигнал с выходов на динамические головки.

Если на магнитоле отсутствует линейный выход, то сабвуфер можно подключить посредством входа высокого уровня

Сигнал на такие входы подают посредством обычных акустических проводов. При этом важно следить за полярностью подключения. Если на усилителе либо активном сабвуфере нет такого входа, как быть в этом случае? Вариантом может послужить адаптер высокого уровня, представляющий собой конвертер уровня сигнала. Устройство подключают на выход магнитолы, а с адаптера берут линейный сигнал на усилитель. В зависимости от типа адаптера можно регулировать уровень сигнала, что иногда необходимо. Путём подстройки сигнал регулируется таким образом, чтобы искажения отсутствовали.

Адаптер высокого уровня используется для магнитол без разъемов линейного выхода. Устройство преобразовывает сигнал с выхода магнитолы в линейный сигнал

Подключение сабвуфера от компьютера к магнитоле

Иногда качество штатной музыки в автомобиле не устраивает и возникают различные мысли улучшению звука. Одним из вопросов является подключение компьютерного сабвуфера к магнитоле. На самом деле устройство подключить можно, причём двумя способами: подав питание через инвертор 12/220В либо отыскав нужные контакты (+12В) на плате усилителя для сабвуфера. Для этого нужно вооружиться тестером и иметь мало-мальский опыт в радиоэлектронике. Разобравшись с питанием, подаём аудиосигнал на вход сабвуфера, взяв его с линейного выхода магнитолы, посредством экранированного кабеля нужной длины.

Подключение через кроссовер

Прежде чем рассмотреть подключение сабвуфера через кроссовер, необходимо разобраться, что представляет собой это устройство. Кроссовер позволяет разделять частоты по диапазонам, т.е. играет роль фильтра. Например, есть такие динамики, называемые “пищалками”. Если не применять фильтр частот, то на динамические головки подавался бы сигнал всего диапазона частот — от НЧ до ВЧ. Без разделения сигнала детальность музыки будет хуже. Кроссоверы бывают активного и пассивного типа, а также одно- и двухполосными.

Кроссовер автомобильный представляет собой фильтр частот, используемый для пропускания частот определенного диапазона

Плюсы, минусы и подключение пассивного кроссовера

В пассивном фильтре отсутствуют активные элементы, т. е. он состоит из катушек индуктивности, сопротивлений и ёмкостей. Из этого вытекает существенный минус — потеря мощности сигнала. Также из недостатков следует выделить ограничения по пиковой нагрузке, что приводит к быстрому выходу устройства из строя. Для подключения пассивного кроссовера, его располагают непосредственно перед нагрузкой, т. е. перед динамическими головками. В этом случае можно использовать только один усилитель, что является преимуществом. Такие фильтры могут быть вмонтированы в акустику либо представлять собой отдельный блок.

Плюсы, минусы и подключение активного кроссовера

Активный фильтр устанавливается перед усилителем, поэтому невозможно использование одного устройства для усиления сигнала. В этом случае динамик подключается к отдельному каналу усилителя независимо от типа частот. Из преимуществ активного фильтра можно выделить возможность точной настройки срезов частот. Именно этот фактор и является определяющим в более высокой стоимости такой конструкции по сравнению с пассивной.

Меры безопасности

1. Любые работы в автомобиле, связанные с электрооборудованием, необходимо начинать с обесточивания, т. е. отключения клемм с аккумулятора.
2. Все соединения должны быть надёжными и безопасными, для чего применяются уплотнители, изолента, хомуты, специальная гофра.
3. Для монтажа используют только качественные провода.
4. Выбор предохранителя должен осуществляться в соответствии с паспортными данными подключаемых устройств.
5. Акустическое оборудование в автомобиле должно закрепляться удобно и надёжно.

Такие нехитрые рекомендации позволят получить качественный звук, при этом не придётся сомневаться в пожарной безопасности своей машины.

Как подключить пассивный сабвуфер к магнитоле в машину без усилителя

Специалисты рекомендуют владельцам автомобилей самостоятельно подсоединять какие-либо устройства. В этом случае не придется платить большую сумму сотрудникам автосервиса за оказанную услугу. Чтобы избежать лишних финансовых затрат, необходимо подробно изучить, как подключить сабвуфер к магнитоле без усилителя своими руками.

Как подключить магнитолу к пассивному сабвуферу без усилителя в машину

Для улучшения характеристик звучания акустики в автомобиле используется дополнительная шумоизоляция кузова и установка низкочастотного громкоговорителя. Если владелец знаком с конструкцией акустических систем, то он без проблем поймет, как подключить сабвуфер к магнитоле без усилителя. При самостоятельном монтаже требуется соблюдать правила техники безопасности, работы рекомендуется проводить при отключенном от бортовой сети аккумуляторе.

Необходимые инструменты и материалы

Прежде чем подключить пассивный сабвуфер (без усилителя) к магнитоле, необходимо провести несколько подготовительных мероприятий. Они заключаются в поиске или покупке инструментов, которые понадобятся во время работы. Кроме этого, следует приобрести качественные материалы.

Предметы, которые понадобятся для подключения:

• буферы из пластика (нужны для удержания каркаса низкочастотного динамика в багажном отделении транспортного средства);
• акустические кабели для коммутации;
• штекеры разного размера (необходимы для присоединения акустической системы к магнитоле);
• гибкие хомуты для защиты мест соединения кабеля от случайных контактов с деталями оборудования;
• гофрированная трубка для защиты проложенных проводов;
• электроизоляционная лента из поливинилхлорида (ПВХ);
• пластиковая отвертка, позволяющая легко снимать обшивку салона автомобиля;
• бокорез, помогающий подрезать провода до нужной длины.

Инструкция по подключению

Перед тем как начинать работу, необходимо понять, что будет, если подключить сабвуфер без усилителя, и можно ли быстро справиться с поставленной задачей. Для этого следует оценить собственные возможности, а также почитать справочную литературу. Это поможет лучше подготовиться к работе и избежать некачественного функционирования подключаемого оборудования.

Процесс состоит из следующих этапов:

1. Подключение пассивного сабвуфера начинают с поиска выходов магнитолы. В большинстве моделей они располагаются на задней панеле устройства.
2. С помощью линейного кабеля соединяют входы автомобильной магнитолы и саба.
3. От положительной клеммы аккумуляторной батареи прокладывают питающий провод к сабвуферу. Кабель предварительно подрезают при помощи бокореза и пропускают через специальную гофрированную трубку. Она защитит его от повреждений и контакта с другими проводами.
4. Аналогичные действия выполняют и с минусовыми клеммами.
5. Т.к. подключение происходит через 2 штекера, рекомендуется подсоединить дополнительный разветвитель.
6. В нескольких сантиметрах от аккумуляторной батареи устанавливают предохранитель.
7. Если нужно повысить безопасность, в цепь питания сабвуфера (пассивного) подключают дополнительный конденсатор.
8. На следующем этапе работы всю проложенную проводку прячут за обшивкой салона.
9. Затем акустическую систему проверяют на работоспособность. Для этого ее включают и настраивают согласно инструкции по эксплуатации.

Подключение пассивного сабвуфера

На монтаж пассивного сабвуфера потребуется в два раза больше времени, чем на установку активного. Но ещё на длительность установки и подключения влияет опыт автовладельца и модель транспортного средства. Тем, кто собрался подключать пассивный сабвуфер самостоятельно, нужно запастись терпением и чётко следовать предложенной ниже инструкции. Если же вы сомневаетесь, то лучше обратиться за помощью к специалисту.

Подключение и монтаж пассивного сабвуфера без усилителя

Процесс установки пассивного саба без усиливающего устройства выполняется в несколько этапов:

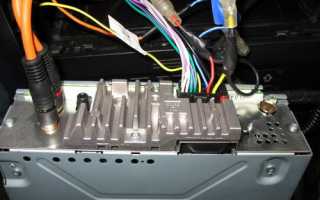

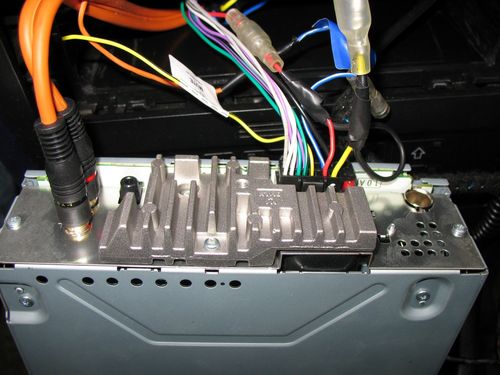

1. Найдите на задней панеле устройства RCA выходы.
2. Используя линейные выходы, подключите саб к автомагнитоле по композитным разъёмам.
3. Подрежьте кабель питания, пропустите через гофрированную трубку. Затем протяните провод от положительной клеммы аккумулятора к акустической системе.
4. Повторите третий шаг с минусовым зажимом.
5. В вашей работе задействовано два штекера, поэтому прибегните к помощи разветвителя.
6. Установите предохранитель рядом с аккумулятором.
7. Уберите проложенную проводку в обшивку салона.
8. Проверьте работу устройства.

Подключение пассивного сабвуфера через усилитель

Инструкция по монтажу пассивного сабвуфера через усилитель:

1. Снимите все клеммы с аккумулятора (вы избежите риска короткого замыкания).
2. Найдите жгут кабелей под капотом автомобиля. Протяните провода через технологическое отверстие (у некоторых моделей машин оно закрыто резиновой заглушкой). Если проход отсутствует, то просверлите небольшую дырочку.
3. Проведите кабель питания через салон. Отверстие залейте герметиком. Будьте внимательны, провод должен быть проложен без заломов.
4. В машине проводка прокладывается и в обратном направлении: от салона к багажному отделению тоже через специальное отверстие. После проведённых действий залейте оба прохода герметиком, если они были просверлены самостоятельно.
5. Соблюдайте полярность, когда начнёте подключать питание к сабвуферу. Затем соедините усилитель с автомагнитолой (используйте RCA кабеля, а также одножильный провод, который будет управлять питанием усилителя).
6. Подключайте колокольчики по цветам разъёмов. Если вы подключите плюсовой кабель питания, то саб и автомагнитола будут включаться одновременно.
7. Возьмите все имеющиеся провода и проложите их через салон, затем подключите композитные разъёмы к портам усилителя.
8. Поставьте конденсатор.
9. Подключите клемму на аккумуляторную батарею.

Совет! Когда вы начнёте снимать магнитолу, используйте кухонный нож или специальные плоские ключи.

Полезные советы

Чтобы правильно подсоединить к машине пассивный сабвуфер, необходимо учитывать рекомендации профессионалов из автосервиса. Они помогут избежать различных трудностей и максимально качественно выполнить работу новичкам.

1. Во время подключения конденсатора обязательно нужно учитывать полярность. В противном случае устройство может некачественно выполнять свои функции или вовсе выходить из строя.
2. После соединения двух устройств следует проверить качество контакта. Для этого проводят визуальный осмотр и выявляют любые дефекты. В случае обнаружения каких-либо перегибов или повреждений защитного слоя необходимо изолировать проблемное место.
3. Используемый предохранитель должен соответствовать всем параметрам работы подключаемого оборудования.
4. Владельцы автомобилей часто сталкиваются с проблемой плохой состыковки различных характеристик магнитолы и сабвуфера (например, частотные показатели). В этом случае рекомендуется выполнять регулировку параметров не на автомобильном проигрывателе, а на панели управления саба.
5. Все работы нужно проводить только при выключенном двигателе. Кроме этого, следует обесточить все электрооборудование.
6. При монтаже акустической системы рекомендуется использовать только качественную проводку. В противном случае она быстро выйдет из строя, что приведет к различным проблемам с работой оборудования.

Подключение сабвуфера к магнитоле без усилителя считается трудной работой. Чтобы выполнить ее, нужно точно соблюдать правильный порядок действий и избегать малейших неточностей. Только в этом случае устройство будет хорошо работать и радовать владельца транспортного средства.

Схема подключения сабвуфера со встроенным усилителем

Сложнее подсоединить активный сабвуфер к магнитоле, так как кроме сигнального провода потребуется силовой кабель.Чтобы правильно подсоединить звуковую систему нужно знать, куда подсоединить провод питания усилителя сабвуфера. Схема подключения саба не представляет сложностей, но определённые правила стыковки устройств нужно соблюдать.

Схема соединения сабвуфера с усилителем состоит из трёх кабельных линий. По силовому проводу на НЧ блокактивного устройства подаётся питающее напряжения с аккумулятора, по сигнальному проводу на вход подаётся сигнал с выхода автомобильной магнитолы, а на массу автомобиля подключается корпус или «Земля» усилителя.

Сабвуфер подключается к плюсовой клемме аккумулятора только через предохранитель. Его номинал зависит от сечения кабеля, который, в свою очередь, определяется мощностью низкочастотного канала. При сечении провода 10 мм2, предохранитель должен быть не более 60 А, сечение кабеля 20 мм2 допускает применение предохранителя в 100 А. Меньшую величину поставить можно, а большую нельзя, так как это может привести к возгоранию в случае короткого замыкания плюсового кабеля на корпус.

Можно ли подключить сабвуфер напрямую к аккумулятору. Этого делать категорически нельзя, потому что из-за короткого замыкания проводки возникает больше половины всех возгораний в автомобилях. Предохранители для подключения питания саба бывают двух типов: AGU и ANL. Второй тип намного более надёжный, поэтому если есть возможность выбора, то ставить нужно именно его. Расстояние от плюсовой клеммы аккумулятора до предохранителя не должно превышать 30 см.

Виды сабвуферов

Автомобильные низкочастотные динамики, оснащенные индивидуальным корпусом, могут иметь встроенный усилитель или коммутируются напрямую к автомагнитоле. Применение дополнительного усилителя позволяет разгрузить головное устройство. Для выполнения регулировки по частотным диапазонам и согласования сигнала с остальными акустическими устройствами размещен отдельный кроссовер. Регулировка громкости звучания саба выполняется отдельным поворотным потенциометром, установленным на корпусе изделия.

Также оборудование подразделяется на несколько разновидностей по конструкции и конфигурации корпуса, который изготовлен из фанеры или иного материала на основе древесины.

В конструкции имеется специальный фазоинвертор, который обеспечивает расширение частотного диапазона за счет эффекта резонанса. Существуют конструкции низкочастотных устройств, в которых громкоговоритель размещен на разделительной перегородке внутри корпуса.

Подключение пассивного сабвуфера производится через разъемы тыловой акустики или к специальным штекерам, размещенным на головном устройстве. Подобная схема коммутации увеличивает нагрузку на электронику магнитолы и негативно сказывается на работе компонентов акустической системы автомобиля. Но поскольку оборудование без усилителя имеет низкую цену, то владельцев автомобилей интересует вопрос, можно ли выполнить подключение сабвуфера с минимизацией потерь качества звучания.

Схема подключения сабвуфера к штатной магнитоле

Схема подключения выглядит элементарно:

— ГУ (провода, идущие на задние динамики, обозначаются на схемах, как RR+- и RL+-) — преобразователь сигнала — внешний усилитель.

Если же используются высокоуровневые входы на усилителе, то ещё проще:

— ГУ — усилитель. На усилителе входы высокого уровня обозначены, как Hi Level Input, Hi Input или Speaker Level Input.

ЕЩЁ Автозвук

Выбор акустической системы для автомобиля

Что понадобится?

Для установки пассивного сабвуфера без усилителя своими силами потребуются:

• акустические кабели, необходимые для коммутации;
• пластиковые буферы для удержания корпуса низкочастотного динамика в багажном отделении автомобиля;
• пластиковая отвертка для снятия пластиковых обшивок салона;
• бокорезы для подрезки кабелей;
• штекеры, нужные для подключения;
• лента ПВХ или защитная трубка;
• гибкие хомуты;
• защитная гофрированная трубка для прокладки кабелей.

Перед началом монтажных работ следует убедиться в совместимости приобретенного оборудования. Подключение динамиков с несоответствующим сопротивлением катушки приводит к работе усилителя магнитолы с перегрузкой, что выводит устройство из строя. Если проигрыватель имеет защитный код, то необходимо убедиться в его наличии. В противном случае после подсоединения батареи к бортовой сети восстановить работоспособность магнитолы не удастся.

Инструкция по подключению без усилителя

Место монтажа сабвуфера зависит от модели автомобиля и конструкции низкочастотного динамика. Оборудование размещается в багажном отделении, от смещений удерживается упорами, прикрепленными к обшивке пола. Встречаются устройства, располагаемые под сиденьем переднего пассажира. Сабвуферы скрытого монтажа имеют уменьшенные размеры, позволяющие поместить устройство в узкой полости под креслом. При установке необходимо учитывать расположение вентиляционных коробов и электрических кабелей штатной системы обогрева сиденья.

Акустический двойной межблочный кабель стандарта RCA прокладывается через салон автомобиля вдоль штатных электрических жгутов. Для обеспечения защиты шнура используется гофрированный рукав, который прокладывается вдоль порогов автомобиля. Сверху магистраль закрывается ковролином обшивки пола и пластиковыми облицовками. На концах кабеля требуется смонтировать разъемы, предназначенные для подключения к головному устройству и низкочастотному громкоговорителю.

Ряд магнитол оснащены штатным жгутом кабелей, в котором имеется круглый коннектор для подсоединения сабвуфера. Поскольку оборудование подключается через 2 штекера, то необходимо использовать дополнительный разветвитель. Изделие размещается рядом с динамиком, через салон прокладывается кабель RCA, но при этом используется только 1 ветвь. Имеющиеся на конце разветвителя «тюльпаны» подключаются к разъемам низкочастотной колонки.

Чтобы подключить пассивный сабвуфер к тыловым выходам магнитолы, следует объединить выходы в общую схему. К выходам на задние колонки подключается оборудование с мощностью ниже суммарной отдачи каналов. Например, головные проигрыватели Pioneer, оборудованные 4-канальным усилителем мощностью 50 Вт на поток, позволяют использовать низкочастотный динамик мощностью не выше 70 Вт.

Для обеспечения функционирования сабвуфера требуется включить требуемый режим работы через меню головного устройства. Пользователь может выбрать режим нормальной или обратной фазы. После выбора необходимого параметра настройки сохраняются в память магнитолы. При отключении питания или нажатии на специальную кнопку сброса память очищается, настройку потребуется повторить заново.

Отдельно регулируется частота среза, которая выбирается из ряда значений. Количество допустимых вариантов зависит от модификации проигрывателя. Для обеспечения насыщенного звучания выполняется настройка фильтра верхних частот, который прекращает трансляцию соответствующих звуков через штатные фронтальные и тыловые динамики. В головных устройствах используется параметр дополнительного усиления низких частот, значение выбирается из ступенчатого диапазона.

Поскольку прямое подключение не обеспечивает высокого качества воспроизведения звука, то рекомендуется коммутировать низкочастотные колонки через дополнительный усилитель. Оборудование подключается к головному устройству дополнительным сигнальным кабелем, по которому подается импульс на включение. Для питания усилителя требуется проложить отдельную магистраль к аккумуляторной батарее, снабдив ее предохранителем, установленным в специальном корпусе. Подключать усилитель к цепям габаритного освещения или подсветки салона запрещается.

Подключение магнитолы к аккумуляторам через габаритные огни

Интересный, но не очень понятный (во всяком случае для автора статьи) способ подключения. Осуществляется подсоединение через красный вывод проигрывателя провода, к проходящему под лицевой панелью (торпедой) кабелю питания габаритных сигналов. Или к лампе освещающей внутреннее пространство перчаточного ящика (бардачка). Желтый кабель при таком подключение через предохранитель идет на плюсовую клемму аккумуляторной батареи. Магнитолы при таком соединение работает только при включенном свете?!

Как подключить магнитолу к аккумулятору дома

Так как, автомобильный проигрыватель является мобильным устройством, то сфера его применения не заканчивается салоном автомобиля. Да и выбрасывать работающий приемник при замене его на новую ММС, достаточно жалко. В таких случаях, отличным решением будет подключение магнитолы к бытовой электро сети или старому, но рабочему аккумулятору, на даче или в гаражной мастерской. В качестве схемы подключения, можно выбрать вариант подсоединения через кнопку (тумблер). При отсутствии подходящей АКБ, ее можно заменить сетевым адаптером преобразующим стандартные 220 вольт, в необходимые для питания магнитолы 12В. Или же источником бесперебойного питания со встроенным 12 В аккумулятором. При таком подключение магнитола обеспечивается не только энергией, но и надежно защищается от возможных скачков напряжения.

Видео инструкция о том, как подключить магнитолу напрямую к аккумулятору 12V.

Сабвуфер без усилителя подключаем в автомобиль

Схема подключения сабвуфера к магнитоле без усилителя

Как подключить сабвуфер в машину без усилителя к магнитоле – можно самостоятельно, и совсем не обязательно для этого прибегать к дорогим услугами автосервисов. Это возможно, если вы приобрели «активный» сабвуфер (не путайте с пассивным, который однозначно будет нуждаться в усилителе), тогда наша инструкция будет вам полезной, нужно лишь строго соблюдать ниже перечисленные привила и соблюдать технику безопасности, тогда вы сможете насладиться громкой музыкой хорошего качества, и очень скоро.

Как подключить сабвуфер

Сабвуфер — это устройство воспроизведения звука, рассчитанная на низкочастотное звучание. Говоря иными словами, с помощью него воспроизводятся басы, которые усиливают ритм играющей музыки.

Как правило, в комплект акустической системы он не входит, его приходится подключать дополнительно. И зачастую это связано с большими трудозатратами, если это делать самостоятельно, или дополнительными финансовыми вложениями в своего железного коня, если обращаться в автосервис.

Поэтому его подключение — дело сугубо добровольное и обуславливается только любовью к громкой музыке.

Как выбрать и подключить сабвуфер(ы)

К штатной магнитоле

Чтобы подключить сабвуфер к штатной магнитоле, необходимо проверить для начала, есть ли на ее задней панели разъемы для соответствующих проводов. Обычно это всем известные «тюльпаны» красного, желтого и белого цветов. При наличии таковых, процесс становится существенно проще. К тому же следует выделять активный и пассивный варианты сабвуфера. Первый имеет малый эффект, второй же дает прекрасный результат: при прослушивании музыки через него на басы и ритм делается особый акцент.

Дополнительные провода, требуемые для подключения штатной магнитолы к сабвуферу, можно приобрести в любом автомагазине. Чтобы конструкция смотрелась аккуратно, провода прячут под обшивку автомобиля. По факту получается, что они протянуты через весь салон прямо под капот, и их хаотичное расположение по внутреннему пространству машины,п мало того, что не добавит эстетичности, так еще и будет мешать пассажирам, особенно при входе или выходе из машины.

К инородной магнитоле

Для подключения сабвуфера к незаводской магнитоле понадобятся:

• усилитель;
• проводка для подключения питания;
• соединения между собой самой магнитолы;
• усилителя и непосредственно колонок.

Провода в данном случае придется покупать дополнительно, при этом учитывать необходимо будет не только марку магнитолы, но и автомобиля, в том числе год его выпуска.

Для начала нужно будет вытащить магнитолу из гнезда. Старайтесь не ковырять ее отвертками для этого, но если иных способов нет, сойдет и этот. Посмотрите, какие входы есть на задней панели. В современных магнитолах во всех предусмотрены разъемы для подключения саба. Скорее всего, это будут тюльпаны.

Подключите к ним провода в соответствии с цветами. Они должны будут соединить магнитолу и усилитель. Затем провода, идущие от самих колонок в соответствии с плюсовыми и минусовыми клеммами. И не забываем про подключение усилителя к аккумулятору.

Виды сабвуферов

Сначала, чтобы не путаться в разновидностях и категориях, рассмотрим их все по порядку:

• Активным называют сабвуфер имеющий усилитель мощности (он встроенный, и позволяет снять всю низкочастотную нагрузку с вашего усилителя) плюс активный кроссовер, он позволяет отфильтровывать на нем высокие частоты своими руками, что упрощает согласование с широкополосными системами звучания
• Он может получать сигналы линейного уровня (в них уже удалены ВЧ) от отдельного канала
• Его возможно подключить между источником сигнала и широкополосной АС (так называемое «сквозное» подключение)
• Зачастую он имеет дополнительные возможности, чтобы легко подстроить его к конкретным условиям использования (например, поворот фазы либо регулировка АЧХ, настройка положения точек среза и крутизны среза кроссовера), подсоединить такой сабвуфер в авто без усилителя проще простого
• Пассивным называют сабвуфер не оснащённый усилителем мощности, он подключается только «параллельно» с основными колонками, либо к отдельному каналу от усилителя мощности
• Основным недостатком сквозного подключения при пассивном сабвуфере заключается в том, что создается дополнительная нагрузка на выходные усилители стереоканалов
• Иногда это понижает общую громкость, а так же динамичность звучания всей аудиосистемы
• Кроме этого, появление пассивного кроссовера по пути сигнала, идущего от усилителя звучания к акустической системе, не оказывает положительного эффекта на качество звучания
• А из-за отсутствия каких либо средств настройки, пассивный сабвуфер является очень требовательным к расположению внутри помещения, для настройки его и получения объемного звучания придется передвигать его, чтобы «отыскать» хороший бас
• Как установить сабвуфер в машину без усилителя, если он пассивный – только через усилитель, по другому никак

Типы сабвуферов

Теперь переходим к типам, цена каждого типа разная:

• Рупорный сабвуфер типа (Horn loaded), у них рупор обычно свернутый (folded horn), такие используются исключительно на концертах
• Полностью закрытый ящик (англ. -closed box), это вид акустического оформления, когда нет дополнительных излучателей, а низкочастотный динамик устанавливается на стенкезакрытого ящика, как сделать подобный – есть множество статей в Интернете, из-за простоты конструкции
• Фазоинвертор (англ. -vented box), это вид оформления с применением выводов в виде специально настроенных трубок, из которых и выходит воздух, таким образом излучается звук от задней доли диффузора
• Выбирается размер фазоинвертора в зависимости от параметров динамика, от объёма корпуса, а так же частоты, на которую динамик настраивается
• Выше своей частоты настройки фазоинвертор будет препятствовать чрезмерному раскачиванию диффузора в динамике, при этом, звуковые волны, которые исходят с тыльной стороны этого динамика, проходя сквозь фазоинвертор меняют фазу, складываются с волнами идущими с фронтальной стороны
• Можно ли подключить фазоинвертор в машину – можно если он активный (имеет встроенный усилитель)
• На нужной частоте настройки колебания самого диффузора минимальны, большая часть энергии звука излучается фазоинвертором
• Применение фазоинвертора позволяет нам повысить КПД, если сравненивать с закрытым корпусом, значительно повышает отдачу динамика на низких частотах звучания, и иногда позволяет нам расширить его частотный диапазон
• Излучатель пассивный (он же пассивный радиатор, англ. — passive radiator), вид оформления фактически сродни фазоинвертору
• В коробе сабвуфера устанавливается ещё один (дополнительный) самодельный диффузор, не имеющий звуковой катушки и вообще магнитной системы
• И звуковая волна, которая исходит от мембраны такого пассивного излучателя суммируется с волной от низкочастотного динамика
• Корректируя размеры и вес диффузора нашего пассивного излучателя мы можем регулировать нижнюю рабочую частоту для сабвуфера
• ЧВР (развернуто — четвертьволновый резонатор, англ. — quarter wave box), акустическое оформление в виде тоннеля определенней длины и с определенным сечением
• В ЧВР отсутствует такой параметр как объем, тут важны лишь площадь поперечного сечения и длина тоннеля
• ЧВР обеспечивает отдачу, которая на 20-40% выше, чем от фазоинвертора и на 150-300% выше, чем от закрытого ящика
• Бандпасс (он же бэндпасс, англ. — bandpass) это фазоинвертерный ящик, который разделен в середине дополнительно вставленной стенкой на две камеры разные по объему
• Динамик при этом помещается на перегородке между камерами
• КПД у такой конструкции получается выше, чем обычного фазоинвертора
• Само азвание bandpass (означает полоса пропускания, или полосовой фильтр) произошло от способности корпуса автоматически ограничивать характеристики сабвуфера

Существуют 3 разновидности бандпассов: 4-той категории, 6-той категории типа-А и 6-той категории типа –В:

• Четвертая категория – представляет собой ящик с двумя разными камерами и единственным фазоинвертором, расположенным в верхней камере
• А шестая категория типа-А, представляет собой ящик с двумя раздельными камерами, где два фазоинвертора, по одному на каждую камеру и настроены они по-своему
• Такой тип довольно сложен и в проектировании и в настройке
• Тип –В, шестая категория, , представляет собой ящик, имеющий две разные камеры и два фазоинвертора, по одному на свою камеру, при этом фазоинвертор в нижней камере смотрит в верхнюю камеру, и получается, что верхний фазоинвертор служит общим для обеих камер

Подключение

После изучения видов и типов, переходим к вопросу как подключить сабвуфер к автомагнитоле без усилителя:

• Чтобы приступить к подключению активного сабвуфера, сначала находим на задней панели автомобильной магнитолы два входа, затем с помощью линейного провода соединяем со входом сабвуфера вход головного устройства
• Затем подключаем питание — для этого протягиваем питающий провод от клеммы «плюс» аккумуляторной батареи к сабвуферу
• А «минусовым» проводом соединяем сабвуфер и аккумулятор
• При подключении активного сабвуфера к автомобильной магнитоле предусматривается установка дополнительного (очень важного) компонента – предохранителя
• Устанавливать его следует возле самого аккумулятора
• Схема установки сабвуфера без усилителя показана на первой картинке статьи
• Когда воспроизводятся низкочастотные звуки, значительно повышается потребление сабвуфером электрической мощности, в результате этого возрастает нагрузка, идущая на элементы, питающие бортовую сеть машины
• Поэтому в целях безопасности цепи питания, устанавливается дополнительный конденсатор в цепь питания сабвуфера

Внимание: Конденсатор подключать к цепи питания следует с учетом полярности.

• После подключения сабвуфера к автомобильной магнитоле, переходим к настройке нашей акустической системы
• Как правило, вся настройка сводится к тому, чтобы создать лимит верхнего предела работы для низкочастотного динамика, затем правильно подобрать фазу колебания для динамика

Важно: Главная проблема, с которой столкнется любой автолюбитель, который подключает сабвуферную систему, -это плохая состыковка по амплитудно-частотным характеристикам среднечастотных динамиков и сабвуфера. На стыках АЧХ получается или завышение уровня, или его провал, поэтому в некоторых сабвуферах уже предусмотрена опция, которая дает возможность регулировать пограничный уровень для верхней частоты. Если в сабвуфере такая функция есть, настройте ее обязательно, если только приобретаете саб –выбирайте с такой опцией сразу.

Теперь, как подсоединить сабвуфер в машине без усилителя, приходится, как правило полностью переделать систему питания аудио поэтому вот примерный список нужных покупок:

• 5 метров силового кабеля 8AWG(красного)
• 1 метр кабеля 8 AWG черного
• 5 метров управляющего кабеля (тонкого) сечением 0,75миллиметра
• Держатель предохранителя FH58
• Предохранитель на 40 Ампер
• Межблочные кабели
• 2 метра тюбинга
• Клеммы и стяжки

Схема у звуковой системы простая, поэтому расписывать полностью нет смысла, смотрите первое фото этой статьи:

• Предохранитель ставится в 10-15 сантиметрах от аккумулятора, силовой кабель кидаете в тюбинг
• Все кабели внутри салоне прокладываем под ковролином

Важно: Хорошенько проверьте контакт земли (это минусовая клемма) как на сабвуфере так и на магнитоле.

Как подключить сабвуфер в машине без усилителя -смотрите обозначение выходов на сабвуфере:

• выход +12V – это питание (ведется только на аккумулятор через предохранитель)
• REM – это управляющий провод, он ведется от магнитолы, и подключается к проводу цвета «синий/белый» (для автомагнитол Pioneer, если у вас иная, тогда в инструкции подключения магнитолы смотрите), который обычно торчит из пучка проводов, идущих от магнитолы
• Клемма GND – это масса (минусовой провод)
• Контакт LOW INPUT (под тюльпаны) — подключаются RCA провода (к сабу от магнитолы, если они есть)
• Контакт HI-INPUT — сюда подключаем, в случае когда отсутствуют RCA выходы на магнитоле

Внимание: Следует соблюдать правила безопасности, при подсоединении сабвуфера к магнитоле, не производите работы при запущенном двигателе!

Совет: Не перепутайте активный сабвуфер и пассивный, во избежание проблем, подключение пассивного саба требует установки усилителя.

Теперь понятно, как подсоединить сабвуфер в машину без усилителя, остается только пожелать успехов в этом деле, чтобы лучше понять тему, рекомендуем смотреть наше обучающее видео.

Как подключить сабвуфер к усилителю

Одноканальное подключение

Подключить сабвуфер к усилителю не сложно, достаточно соединить выходной аудио разъем усилителя с катушкой или катушками сабвуфера с помощью акустических проводов.

Провода не должны быть тонкими. В большинстве случаев выбирайте медную проводку сечением 4 мм и никаких проблем не будет.

Подключение акустических проводов

Такая схема подключения сабвуфера подойдет для одного канала усилителя или моноблока.

Подключение к сабвуферу через клеммник

Подключение к сабвуферу напрямую

Подключение сабвуфера мостом

В случае использования многоканального усилителя, саб можно подключить к двум каналам одновременно, используя минус одного и плюс другого, такое подключение называется мостовым, при данном способе мощность выдаваемая усилителем значительно увеличивается (конкретные цифры смотрите в характеристиках).

Так можно подключить сабвуфер к двух или к четырехканальному усилителю, используя 2 канала для акустики, а оставшиеся 2 для сабвуфера.

Для подключения сабвуфера мостом, убедитесь что ваш усилитель поддерживает такую возможность.

Если подключить низкочастотный динамик к усилителю изменив полярность, то есть плюс сабвуфера подключить к минусу выхода усилителя и наоборот, то динамик будет работать в противофазе, ничего страшного в этом нет, иногда такое подключение используется намеренно, если в усилителе нет фазовой регулировки (подробнее о регулировке фазы).

Подключение катушек сабвуфера

В технической документации на сабвуфер написано сопротивление его катушек (1 Ом, 2 Ом, 4 Ом, редко 0.5 Ом), а в технической документации усилителя указано с какими сопротивлениями он может работать, сведения эти нужны для того, что бы вы правильно и эффективно подключили сабвуфер к усилителю. Чем меньше сопротивление у саба, тем больше мощности выдаст усилитель, при условии что он может работать при данном сопротивлении. Сабвуферный динамик может иметь несколько катушек (1 или 2, редко 4).

При последовательном соединении катушек сопротивление увеличивается, при параллельном уменьшается. Если не хотите учить определения и считать дроби, просто сохраните себе эту шпаргалку (параллельное и последовательное подключение).

Варианты подключений

Насколько Ом подключать сабвуфер

Чем выше сопротивление — тем лучше качество звучания, чем ниже — тем больше мощности отдает усилитель. Если вам нужно много громкого баса, то включайте в минимум который может обеспечить усилитель, а если на первом месте общее качество звучание системы, то это 2 Ом или 4 Ом в зависимости от выдаваемой мощности.

Видео о том, как подключить 2 сабвуфера и больше. Схема подключения сабвуфера 2х2 Ом, 4х4 Ом, 1х1 Ом. Последовательное подключение динамиков. Параллельное подключение динамиков. Основные принципы.

Удачных подключений!

Виды акустических колонок низкочастотного звукового диапазона

Сабвуфер звуковая колонка, созданная с целью воспроизведения улучшенного качества низких частот, не доступных обычным аудио колонкам штатного оборудования автомобиля. Сабвуферы подразделяются по своим видам:

Активный сабвуфер имеет в своей комплектации уже вмонтированный усилитель мощности для снятия нагрузок низкой частотности с основного усилителя автомобильной акустики. А также, свой кроссовер (устройство для разделения частот на высокие, средние, низкие и т.д.), упрощающий согласование работы сабвуфера с акустикой штатной магнитолы.

Пассивный сабвуфер не имеет отдельного (персонального) мощностного усилителя и подключается на стандартные колонки. Что в результате отрицательно сказывается на качестве звучания стерео системы авто и вызывает дополнительные перегрузки на все выходные каналы. Как результат этого, снижение громкости и динамичности звука.

Схема

Подключение саба Mystery усилителя к магнитоле Пионер в автомобиле ВАЗ 2114

Сабвуфер басит без усилителя

Видео про сабвуфер

на динамике с повышенной чувствительностью. Удивило повышенное звуковое давление для.

Как подключить и настроить двухполоску без усилителя. Автозвук своими руками

Как подключить

и
настроить
двухполоску
без усилителя
. Автозвук своими руками Музыка из видео тут.

Как подключить сабвуфер к магнитоле без усилителя по схеме приведенной чуть ниже, более подробно.

В первую очередь нам понадобиться установочные инструменты и материалы:

• предохранитель.
• конденсатор.
• электропровод.
• пассатижи.
• изоляционная лента.
• разводной и накидной ключи.

Инструкция по подключению пассивного сабвуфера Mystery к магнитоле Pioneer

Принципиальная схема колонок с низкой частотностью как активного, так пассивного типа, практически одинакова, за исключением небольших дополнений относящихся к не активным сабвуферам.

По этой причине будем разбирать общий метод с последующим внесением изменений.

Процесс включения авто магнитолы пассивного сабвуфера очень прост: он соединяется на прямую с усилителем, а тот, в свою очередь, последовательно присоединяется к автомобильному проигрывателю.

Роль штатного усилителя в этой цепи— передача полученного от звука воспроизводящего устройства (авто магнитолы) сигнала, динамикам с высоко и низко разрешающей частотой. Где преобразователем низкочастотных сигналов выступает сам сабвуфер, а высоких, его сателлиты.

Из-за достаточно больших габаритов, установка сабвуфера производиться в основном в багажном отсеке автомобиля и провода электропитания приходиться тянуть через весь салон к аккумуляторной батарее. Что не улучшает его (салона) внешнего вида.

Не активный сабвуфер

Пассивный сабвуфер подключить к магнитоле без усилителя, можно в 4 этапа.

1. Через технологическое отверстие в моторном отсеке протягиваем питающий провод к аккумулятору. На положительном (плюс) проводе поближе к батарее, устанавливаем предохранитель.
2. Вытягиваем проводку в салон и протягиваем до багажника, по возможности маскируя ее под деталями внутренней отделки.
3. Заводим провода через готовое тех отверстие (при необходимости делаем его самостоятельно) в багажник автомобиля. И подключаем непосредственно к низкочастотной колонке, согласно схеме ( на , к -).

Подключение сабвуфера к магнитоле Пионер через одножильный, питающий (синий) провод и провод с разъемами «тюльпаны»

5 1 голос

Рейтинг статьи

Подключение саба к магнитоле через усилитель

Чтобы подключить СБВ к автомагнитоле понадобится набор инструментов и материалов:

• нож;
• набор отверток и ключей;
• пассатижи и кусачки;
• изолента;
• предохранители;
• конденсатор;
• крепежи-расходники (гайки/болты);
• кольца-уплотнители;
• проводка («тюльпаны», акустический кабель, питание).

Процесс подключения

Выбирается место в автомобиле для монтажа устройства. В зависимости от модели и размера это будет багажник или полость под задним сидением авто.

Теперь необходимо проложить силовой кабель от АКБ из-под капота к месту, где будет установлен усилитель и саб в багажном отсеке. Соединительные провода от магнитолы к усилителю прокладываются тем же путем.

Далее подключаем «черный» и «красный» провод в «-» и «+» контакты усилителя соответственно.

Когда усилитель запитан, его подключают к автомагнитоле, для этих целей подойдут обычные RCA провода — «тюльпаны» и провод питания (обычно «синий»).

Теперь аккуратно нужно снять магнитолу при помощи отвертки и ножа.

Затем к магнитоле подключаются «тюльпаны» по цветам проводов-соединителей. Чтобы саб включался одновременно с автомагнитолой можно сразу подключить «+» — провод питания.

Соединительные RCA-провода подключаются к портам усилителя согласно полярностей. Также подсоединяется силовой кабель питания.

В полученную схему соединения вставляется дополнительный предохранитель для защиты от скачков напряжения и коротких замыканий. Лучше если он будет установлен рядом с АКБ, чтобы его легко было поменять.

Далее провода подключаются к магнитоле в линейные выходные разъемы (ЛВ), а противоположный их конец в разъем LINE-IN усилителя.

Рассказ о том Как установить (подключить) Сабвуфер в автомобиль 400w Subwoofer

Совет: чтобы звук был качественным и воспроизводился без помех в соединениях рекомендуется использовать акустические провода с толщиной сечения от 4 мм.
