Плоскость блока и пробитая прокладка

«Пробитая» прокладка гбц на нивах и Шнивах это родовая болезнь. В какой-то момент они поехали просто валом. Удивляться не приходится. С доработками двигателя на новые нормы экологии, конструктора все дальше отодвигают температуру срабатывания вентиляторов. Это нам дает элемент «калильного» зажигания. На пробеге от 15-25тыс пробивает прокладку ГБЦ, ну и далее по списку. Антифриз в масло, масло в антифриз. Что делают в папуас-сервисе? Покупают метало пакет «фритекс», ставят и клиент через 10 тыс приезжает по новой, с тем же вопросом. Вернее, с двумя. Доколе? И классическим «что делать?». Виноваты не прокладки и не болты гбц нива, виновато заводское качество обработки плоскости блока и плоскости ГБЦ. Ниже я публикую фотографию одного из блоков. На нем я лично менял прокладку два раза, пока не нашел оптимального комплекта, который сейчас и рекомендую. Метало-пакет не помогает, а наоборот мешает. Его НЕ ОБЖАТЬ, и он не заполняет неровности плоскости блока. Нужна усадочная прокладка, которая полностью примет топографию поверхности и болты, которые постоянно будут ее прижимать. Вот по этой причине каленые болты здесь и не прокатывают. Долгое время на заводе ставили ярославский металопакет «фритекс», а сейчас снова перешли на усадочные прокладки. На приличном производстве, было бы проще обновить станочный парк и оборудование, а у автоТАЗа оказалось проще вернуться на десять шагов назад по дороге технического прогресса.

Свап

Одним из популярных видов тюнинга является СВАП. В этом случае мотор с плохими показателями просто заменяется на другой, более подходящий. Тут есть много вариантов для такой доработки. В первую очередь стоит решить, что вам нужно и какой двигатель стоит штатно. Если установлен ВАЗовский мотор, можно попробовать поставить Z18XE, в этом случае вы получите прибавку почти в 40 л.с. и вам не придется переделывать вообще ничего. Ну, если только КПП поменять.

https://youtube.com/watch?v=rD3IkPxKnZI

Также довольно часто водители устанавливают ВАЗ 21126, штатно предназначенный для Приоры. В итоге, вы получите больший ресурс, а также незначительно увеличенную мощность. Для установки потребуется доработать выпускной коллектор, его размещают на толстой прокладке 2-3 см, тогда штаны не будут соприкасаться с лонжероном.

Немногие знают, что планировался выпуск и дизельного варианта Chevrolet Niva. Предполагалось использовать двигатель производства Peugeot – XUD 9 SD. Он практически идеально подходит для ШНивы. Для его установки вообще не требуется никаких доработок, только перепрошивка ЭБУ, все же мотор дизельный.

Для автомобилей с Z18XE подойдут те же рекомендации, что и для ВАЗовского агрегата. Единственный нюанс – турбирование. Дело в том, что этот мотор изначально предназначался и использовался на Opel. Для немецких автомобилей был вариант с турбиной. Вот его и можно установить, увеличив мощность двигателя и приемистость. Доработок, кроме донастройки ЭБУ не потребуется.

Часть 2.Доработка ГБЦ Нива Классика Поднимаем степень сжатия и дорабатываем каналы !!!

https://youtube.com/watch?v=ZR1_YJTyHTc

замена подшипника передней ступицы нива

Торсионные болты (пластически деформируемые)

Каталожный номер детали: 21213-1003271-01-0. Наименование: Болт крепления головки цилиндров «Torх». Данное название (торсионные болты) в корне неверно, но что поделать, если они так называются на всех форумах и во всех магазинах. По науке, когда говорят торсион, подразумевают деформацию от скручивания. А в данном случае деформация от растяжения. В магазинах данные болты еще называют, болты гбц нива шевроле или болты гбц нового образца. Еще встречал название торксы или ромашка. Эти болты в отличие от каленых, дают постоянную нагрузку. То есть очень примитивно можно говорить об эффекте гровершайбы, то есть о постоянном усилии на поджатие прокладки ГБЦ, в осевом направлении болта. Данные болты широко используются на импортных двигателях, поскольку позволяют избежать ошибки «человеческого фактора». По сути дела, не нужна затяжка с точностью динамометрического ключа. Конечные величины берутся угловые. Мне данный подход не очень нравится, но такие вещи сейчас принято называть «гарантированность сборки».

Болты гбц нива, установка

Для работы с болтами требуется специальный инструмент. Головка Е16, которая не всегда есть в универсальных наборах инструмента и динамометрический ключ. Чтобы процесс был логически завершен, в прайсе присутствуют головка Е16 (Sata или Force) и динамометрический ключ (JTK).

По технологии установки ничего придумывать не буду, просто полное следование заводскому руководству.

• Утопить болты в емкости с моторным маслом
• Дать ему стечь. Выдержка не менее 30 мин.
• Завернуть и затянуть согласно схеме.

1 этап – затяжка моментом (12…20) Н.м [(1,2…2,0) кгс.м];

2 этап – затяжка моментом (50…70) Н.м [(5,0…7,0) кгс.м];

3 этап – доворот болтов на 90-110 градусов;

4 этап – доворот болтов на 90-110градусов .

Момент затяжки болта 11(на хвосте ГБЦ): предварительный – (14…16) Н.м [(1,4…1,6) кгс.м]; окончательный – (32…40) Н.м [(3,2…4,0) кгс.м].

В этой статье будут подробно описаны наиболее важные аспекты установки распредвала для знаменитого отечественного внедорожника НИВА.

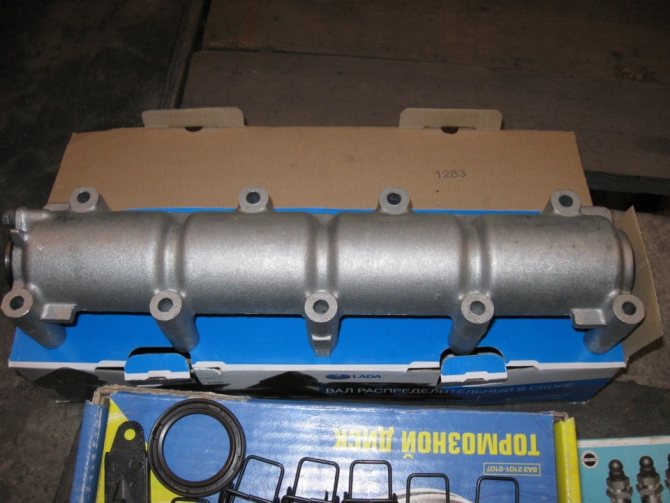

Установка нового распредвала

Если распредвал сильно изношен, клапаны стучат и нет возможности настроить зазор должным образом, следовательно, пришло время приобрести новый! Стоимость нового агрегата может колебаться от 3 000 до 5 000 рублей.

После покупки не спешите открывать капот и менять запчасть! Первым делом следует тщательно изучить распредвал на наличие дефектов или заводского брака. На нём не должно быть крупных задиров, заусенцев, излишков или подтёков алюминия, новый вал должен свободно и легко вращаться от руки. На вид все должно быть идеально, иметь товарный вид, ведь вы приобретаете новую запчасть, и прослужить она должна долго и надежно, без всяких накладок.

Если в результате визуального обследования, что-то вызывает у вас подозрения, не бойтесь вернуть деталь изготовителю и требовать замены. Проигнорированный незначительный дефект может привести к серьёзной поломке в будущем.

Важный совет

Если в автомобиле НИВА производится замена распредвала на новый, не будет лишним и замена клапанных рычагов (рокеров). Это делается для того, чтобы избежать разности степеней выработки, что может повлиять на преждевременный износ всего механизма.

Калькулятор расчёта замена цепи грм chevrolet niva

Помимо обычного износа к замене цепи автомобилиста может привести клин распредвала, роликов или помпы. Определить неисправность цепи можно по следующим признакам:

• Не получается правильно выставить зажигание. Оно сбивается после каждой настройки.
• Постепенно растет расход топлива. Это является симптомом многих проблем.
• Могут возникнуть посторонние звуки от привода ГРМ.

Периодичность замены цепи определяется рекомендациями завода-производителя и особенностями эксплуатации автотранспорта. В среднем срок службы этой детали составляет приблизительно 60 000 км пробега. Это 2 года работы.

Доводить до такого показателя не нужно, поскольку износ начинается раньше. Многие автомобили оснащены датчиками, оповещающими о необходимости замены. Уже за 100 000 км цепь растянется и провиснет. Не стоит дожидаться полного разрушения детали.

Силовой агрегат начнет нестабильно работать на холостом ходу, а цепь будет перескакивать на 1-2 зубца. Это закончится либо вынужденной остановкой блока, либо крупной поломкой и капитальным ремонтом. Быстрее всего разрушаются поршни и клапаны.

Особенности распредвала на автомобиле НИВА

На первый взгляд, распредвал автомобиля НИВА очень схож с любым другим распредвалом, однако есть некоторые моменты, по которым можно с лёгкостью определить, что эта деталь именно для НИВЫ.

1. На большинстве распредвалов имеется шестигранник под ключ (обычно на 27) между кулачками второго цилиндра. Распредвалы, которые изготавливаются для автомобиля НИВА, имеют сразу два шестигранника на своей оси (между кулачками второго цилиндра и третьего). Визуально это является главной отличительной особенностью этой детали.
2. Следующим отличительным фактором является расстояние между базой и вершиной кулачка. Если необходимо убедиться, что деталь именно для НИВЫ, и наличие второго шестигранника для вас ещё не гарантия подлинности изделия, берите в руки штангенциркуль и приступайте к измерению. Базовый размер кулачка распредвала в большинстве случаев один и тот же и составляет 30 миллиметров. А вот расстояние от базы до вершины у НИВЫ составляет 37 миллиметров. Измерив любой другой распредвал, расстояние окажется не больше 36.3 миллиметров.

Если оба из этих пунктов соблюдаются, будьте уверены – запчасть подлинная и можно приступать к установке распредвала на вашу НИВУ.

Технические особенности

Благодаря увеличенному размеру кулачков, как уже описано выше, увеличивается фаза впуска. Если сравнивать с другими автомобилями, на автомобиле НИВА эта фаза оказывается выше на 20 градусов (что также указанно в паспорте), это позволяет без труда трогаться даже на холостых оборотах.

Что такое ГБЦ и ее функции в моторе машины

Как поменять прокладку головки блока цилиндров ваз 2110 8 клапанов
Для того чтобы соединение головки и самого блока цилиндров было достаточно плотным и герметичным, применяют прокладку. Она выполняет три функции:

• уплотняет канал охладительной системы;
• препятствует вытеканию масла;
• распределительную – цилиндр нормально функционирует, в результате чего смесь бензина с воздухом не вытекает.

Уплотнитель применяется только единожды и меняется при любом ремонте мотора. Можно использовать такие виды – асбестовый, безасбестовый, стальной. Каждая прокладка по-своему хороша: металлическая неплохо распределяет механическое напряжение, асбестовые более упругие и выдерживают высокие температуры.

Вам понадобится такое оборудование: ключ на 10, пассатижи и отвертка плоская. Разные автомобили имеют свои особенности конструкции, модели двигателей и крепление болтов. Создать одинаковый алгоритм для всех машин невозможно. Рассмотрим, как именно это сделать своими руками.

Приступаем к разборке (порядок действий)

1. Первым делом снимается воздушный фильтр. Откручивается четыре шурупа по краям крышки. Отцепляются патрубки.
2. Размыкается трос и привод газовой заслонки.
3. Крышку клапанов необходимо почистить от грязи, это выполняется для того, чтобы избежать засорения двигателя от скопившейся под крышкой пыли и мусора.
4. Далее необходимо ослабить крепления распредвала. Важно зафиксировать двигатель от случайного проворота, фиксацию можно выполнить с помощью любого прочного металлического предмета, зажатого между цепью и звездочкой ( например отвёрткой ).

После выполнения всех этих действий можно приступать к замене.

Схема затягивания

С помощью большой отвертки отводится натяжитель цепи, затем на исходное место ставится шестерня распределительного вала. Закручивается болт с шайбой. Последняя контрится плоскогубцами.

Далее регулируется тепловой зазор клапанов. Сборка – в обратном порядке.

Установка нового распредвала

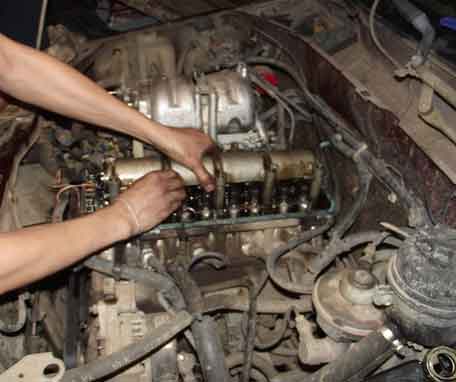

Процесс замены замет не более 15 минут, новичкам может потребоваться больше времени. Перед установкой, при помощи шприца со свежим маслом, пройдитесь по основным элементам механизма, будет также полезно промазать слоем герметика части, которые будут контактировать с головкой.

На новый распредвал надевается сальник и устанавливается на место в то положение, в котором был извлечен старый. После того, как распредвал был уложен на своё место, необходимо, как и при разборке, равномерно затягивать гайки, крест-накрест. Следующим важнейшим этапом сборки будет регулировка зазоров клапанов:

• Для впускных клапанов от 0.2 мм,
• Для выпускных от 0.3 мм.

Для тех, кто ранее не сталкивался с регулировкой зазоров на клапанах, настоятельно рекомендуется подробней ознакомиться с этой темой, так как существует множество способов и приспособлений для этого.

После установки и регулировки пойдет на пользу замена прокладок на крышке. Замена сальника выполняется в зависимости от его износа. Отрегулируйте положение по установленным ранее отметкам. После завершения замены, не спешите заводить двигатель, ещё раз прокрутите в голове все свои действия, проверьте крепления основных элементов, натяжение цепи, правильно ли выставлено зажигание. Иногда случается так, что новичкам приходится повторно разбирать трамблёр и регулировать зажигание.

Расположение меток ВМТ

Метки расположены на звездочке распределительного вала (лунка «а») и на корпусе подшипников распределительного вала (выступ «б»).

Крышка головки блока цилиндров снята.

Кроме того, метки нанесены в литье на крышке цепи привода распределительного вала (выступ «а») и на зубчатом венце шкива коленчатого вала (лунка «б» на кромке венца)

Вращая коленчатый вал, совместите метки на звездочке распределительного вала и на корпусе его подшипников.

Если цепь установлена правильно, метка на шкиве коленчатого вала должна совпасть с длинной меткой на крышке цепи привода распределительного вала.

Если метки не совпадают, разогните лепестки стопорной шайбы болта крепления звездочки распределительного вала.

Включите первую передачу, чтобы зафиксировать коленчатый вал от проворачивания, отверните болт и.

. снимите его вместе со стопорной и упорной шайбами.

Стопорная и упорная шайбы никак не зафиксированы на болте и легко с него снимаются.

Будьте осторожны – не уроните их в поддон двигателя.

При наличии необходимых навыков гидронатяжитель можно не снимать.

Достаточно отжать плунжер гидронатяжителя большой отверткой или монтажной лопаткой.

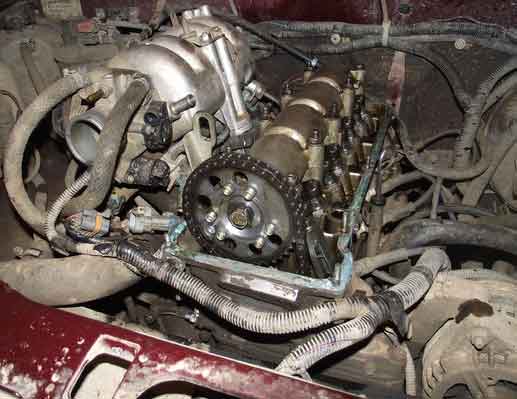

Снимите звездочку вместе с цепью, снимите цепь со звездочки и затем снова установите ее на звездочку, изменив положение цепи на зубьях звездочки в нужную сторону.

Рекомендуется за один раз перемещать цепь на один зуб.

Наденьте звездочку вместе с цепью на фланец распределительного вала, натянув ведущую ветвь цепи.

Так как при изменении положения цепи на звездочке отверстие в звездочке перестает совпадать с установочным штифтом во фланце, проверните немного коленчатый вал в нужную сторону до момента совпадения отверстия и штифта.

Установите болт крепления звездочки вместе с упорной и стопорной шайбами и заверните его до упора, не затягивая окончательно.

Провернув коленчатый вал на два оборота, повторите проверку положения меток, как это делали раньше.

Если метки совпадают, затяните болт и загните на грань его головки лепесток стопорной шайбы.

В случае несовпадения меток повторите установку фаз газораспределения.

Установите все снятые ранее детали в обратной последовательности. Во избежание течи масла замените прокладку крышки головки блока цилиндров.

Часть 2. Клапан + поршень = ремонт Нива шевроле NIVA Chevrolet 4+4

Затем вместе со стопорной шайбой выкручивается болт крепления.

ДПКВ датчик положения коленвала устанавливается против го зуба шестерни. При достижении совпадения, закручиваются болты фиксации звездочек коленвала и распредвала.

Но на практике специалисты по обслуживанию отечественных марок рекомендуют менять ремень через тысяч километров. Цепь следует натягивать от звезде к звезде, при этом соблюдая положение шкивов по меткам. Так, один из существенных плюсов — это тишина работы.

Для этого первым делом отключают минусовую клемму с аккумуляторной батареи. Далее снимают ремень генератора.

Метки ГРМ ВАЗ(LADA) 21214 НИВА

Последний поворачивают, чтобы снизить натяжение ремня. Затем ремень снимают со шкивов. После этих операций рекомендуется зафиксировать коленвал отверткой.

Далее другим ключом откручивают болт на шкиве коленчатого вала и извлекают его. После демонтируют шкив на приводе генератора

Осторожно убирают шайбу на приводе ремня. Далее снимают механизм со шкива коленвала

Как установить новый ремень? Перед тем как ставить новый приводной ремень на автомобиль, обязательно очищают шкивы и натяжной ролик от масла и грязи.

Если загрязнение сильное, рекомендуется промыть детали в бензине или уайт-спирите. Установку ремня проводят в обратном порядке.

При этом нужно знать несколько важных правил. Шкив генератора должен быть установлен в специальное посадочное место

При монтаже ремня важно обеспечить оптимальное натяжение. Для натяжения лучше применить специальный инструмент — его вставляют в пазы в ролике и поворачивают
