Почему важна правильная затяжка ГБЦ ВАЗ-2107?

Если Вы провели замену прокладки головки блока цилиндров, а кроме капремонта, это практически единственная причина разбирать ГБЦ, то точная последовательность и момент затяжки ГБЦ ВАЗ-2107 критично важны для корректной работы двигателя. Потому что любые несоответствия в посадке клапанной крышки приводят к проблемам в процессах мотора.

Если головку блока цилиндров ваз-2107 не дотянуть, то части мотора будут недостаточно прижиматься друг к другу, даже несмотря на наличие прокладки. Как результат — падение компрессии и прогорание прокладки. Также рабочие газы из цилиндров могут попасть в каналы системы смазки или охлаждения и привести к попаданию этих технических жидкостей в камеру сгорания. А это уже очень плохо — антифриз в масле приведет к недостаточному смазыванию деталей двигателя со всеми вытекающими последствиями.

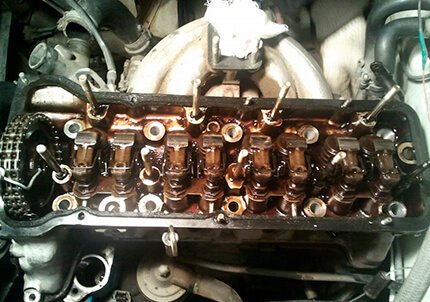

Антифриз в моторном масле ВАЗ 2107

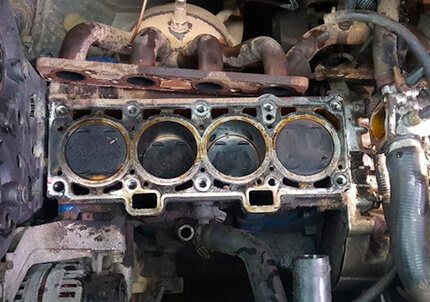

Следы прогорания прокладки ГБЦ на блоке цилиндров ВАЗ 2107

Перетянуть крышку ГБЦ тоже нельзя — так можно ее повредить. В ней или сразу появятся трещины, или возникнет напряжение, которое приведет к этому в будущем. Также распространенное явление – разрыв болтов и срыв резьбы.

Если в одном месте перетянуть болты, а в другом недотянуть, то ГБЦ автомобиля ВАЗ-2107 или ее крышку может покоробить. Это приведет к зазорам, которые не компенсирует прокладка. Результат — такой же, как при недотянутых болтах.

https://youtube.com/watch?v=YsGF6eI1L34

Как я менял распредвал Замена Распредвала

Установка распредвала Ваз 2106

Клапанная крышка

Клапанная крышка защищает газораспределительный механизм от внешних воздействий, а также предотвращает протечки масла. Прокладка клапанной крышки предназначена для уплотнения стыка крышки с головкой блока цилиндров. Она представляет собой полоску резины, по форме точно повторяющую контуры клапанной крышки.

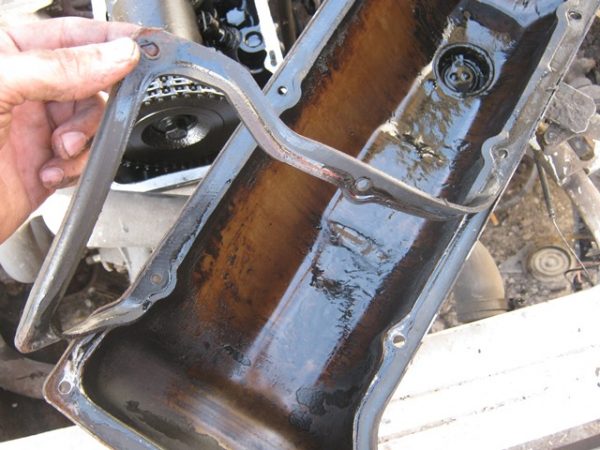

Замена прокладки клапанной крышки

При наличии протечек масла из-под клапанной крышки прокладку следует заменить. Для этого необходимо снять клапанную крышку (как это сделать, вы уже знаете из раздела про регулировку клапанов) и прокладку. Новая прокладка укладывается без каких-либо специальных инструментов и приспособлений.

Прокладка клапанной крышки укладывается на поверхность головки блока цилиндров вручную, без каких-либо инструментов

Место установки необходимо тщательно отчистить от остатков старой прокладки и следов герметика. Новую прокладку укладываем на место и устанавливаем клапанную крышку на двигатель.

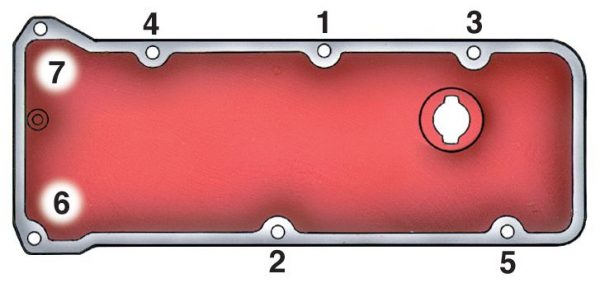

Порядок затяжки клапанной крышки

После установки клапанной крышки на двигатель её необходимо закрепить гайками к головке блока цилиндров. Для предотвращения перекоса, смещения и повреждения прокладки существует специальный порядок затяжки гаек. Суть этого процесса — затягиваем крепления от центра к краям.

1. Затягиваем центральную гайку.
2. Затягиваем вторую центральную гайку.
3. Затягиваем крайние гайки с одной стороны крышки.
4. Затягиваем крайние гайки с противоположной стороны крышки.
5. Затягиваем гайку на выступе клапанной крышки.


   Гайки клапанной крышки необходимо затягивать в определённом порядке, чтобы избежать перекоса и деформации прокладки

Соблюдая порядок затяжки гаек, вы гарантированно избегаете последующих проблем с утечкой масла из-под клапанной крышки.

Теория ДВС: Мотор 2103 с головой 21214 с рег. звездой (современный)

Моменты затяжки головки блока ВАЗ-2107 на карбюраторном и инжекторном двигателях

В большинстве своем “семерка” оснащалась карбюраторными моторами разных модификаций. Причем самой распространенной версией был мотор 1,5 литра на 77 л.с. Хотя выпускались и модификации 1.3, 1.4 и 1.6 литра. Принципиальной разницы момент затяжки гбц ваз 2107 инжектор и карбюратор не имеет.

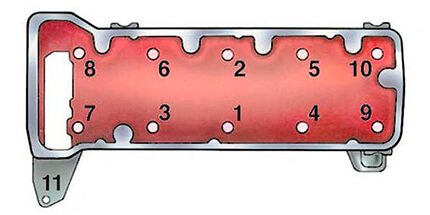

Порядок затяжки болтов ГБЦ на моторе ВАЗ 2107

Головка блока цилиндров инжекторного двигателя конструктивно отличается только увеличенными “окнами” каналов впускного коллектора, потому что инжектору нужно чуть больше воздуха, чем карбюратору. Но усилие затяжки ГБЦ ВАЗ-2107 для таких моторов будет таким же.

В руководстве по эксплуатации автомобиля ВАЗ “семерки” указаны четкие данные. Во-первых, важен порядок затяжки (см. картинку). Во-вторых, сначала вы наживляете болты вручную, а потом дотягиваете в два этапа болты №1-10 с силой, указанной в таблице (в ньютоне и килограмм на метр). Болт №11 дотягивается последним, за один подход, с усилием 3,8 кгс/м.

Этап затягивания	Номинальный момент, Н·м (кгс/м)	Минимальный, Н·м (кгс/м)	Максимальный, Н·м (кгс/м)
Предварительный	39,2 (4,0)	33,3 (3,4)	41,16 (4,2)
Окончательный	112,7 (11,5)	95,94 (9,79)	118,38 (12,08)

Внимание! Затяжка ГБЦ ВАЗ-2107 производится только динамометрическим ключом. Лишь так можно четко соблюсти определенное усилие. Да, Вы без труда найдете отзывы “обхожусь без динамометрического ключа, кручу всегда обычным”, но закручивание по ощущениям никогда не даст вам нужной точности. О последствиях недостаточно затянутой или перетянутой крышки ГБЦ мы написали выше.

Затяжка головки блока цилиндров ВАЗ 2107 — второй вариант

На некоторых более новых “семерках” для прикручивания ГБЦ использовались не обычные болты М12х120х1.25, а торсионные — М12х115х1.25. Поэтому кроме первого варианта последовательности и степени затягивания есть и еще один вариант с данными силы затяжки ГБЦ ВАЗ-2107. Сам процесс выглядит следующим образом:

• Этап 1. Затяжка болтов моментом 2,0 кгс/м.
• Этап 2. Вторая затяжка с моментом 7,5-8,5 кгс/м.
• Этап 3. Доворот каждого болта на 90 градусов.
• Этап 4. Еще один доворот всех болтов на 90°.
• Этап 5. Закручиваем болт №11 с усилием 3,8 кгс/м.

Приступаем к замене

Момент затяжки гбц лада приора 8 и 16 клапанов своими руками

Нам понадобится: спец ключ на 36 и универсальный фиксатор шкивов.

Данная машина карбюраторная но если установлен инжектор процедура замены особо не отличается.

Вид под капотного пространства.

Снимаем корпус воздушного фильтра с карбюратора. Откручиваем три гайки на 10 и четыре на 8 крепления корпуса к карбюратору.

Осторожно не уроните ничего в карбюратор иначе придется его снять, а может и впускной коллектор тоже. Потому что если на заведенной машине они попадут под впускной клапан то можно отправится прямиком на ремонт головки

Снимаем бензопровод и крышку трамблера. Откручиваем восемь гаек на 10 крепления клапанной крышки и снимаем шайбы с пластинами.

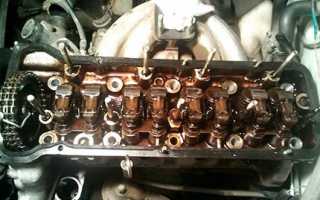

Снимаем тросик подсоса и привод дроссельной заслонки. Затем снимаем клапанную крышку вместе с прокладкой, ее тоже лучше заменить.

Снимаем защиту снизу.

Сливаем антифриз.

Ослабляем гайку на 19 крепления генератора.

Раскручиваем хомуты на патрубках и снимаем последние.

Ослабляем хомут нижнего патрубка помпы и легким движением руки снимаем его.

Отсоединяем провода питания вентилятора охлаждения и термодатчика на радиаторе. Снимаем радиатор вмести с патрубками и термостатом.

Ослабляем гайку натяжителя генератора и при помощи монтировки сдвигаем его вперед. Снимаем ремень генератора.

Теперь вращаем коленвал за шкив волшебным ключом на 36 и добиваемся совпадения меток на шкиве и крышки, а также на звездочке распредвала и отливе постели последнего.

А теперь самое интересное. Откручиваем гайку на 36 держащею шкив коленвала. Стопорим шкив специальным ключом и откручиваем. Если нет такого можно включить пятую скорость, попросить друга нажать на тормоз и легким движением ключа открутить ее.

Снимаем шкив. Откручиваем шесть болтов и три гайки на 10 сбоку, три болта снизу крышки привода распредвала. Снимаем последнею.

1. Откручиваем две гайки крепления натяжителя цепи и снимаем его.

На данной машине был установлен автоматический натяжитель. Наконец то до кого-то дошло!

• Откручиваем болт крепления звёздочки распредвала и сняв ее запоминаем или метим отверстие для центровки.
• Перед нами предстала удивительная картина.
• 1 – предохранитель, препятствующий перескакиванию цепи.
• 2 – крепление башмака натяжителя цепи ГРМ.
• 3 – звездочка коленвала.
• Откручиваем предохранитель, ключом на 10 и крепление натяжителя, а так же болт крепления звездочки привода вспомогательных агрегатов (поросенка).

Снимаем все звезды и старую цепь. Проверяем совпадение меток. Шпонка коленвала должна быть напротив отлива на блоке цилиндров.

Ставим новые звезда на коленвал и привод вспомогательных агрегатов. Смазываем новую цепь ГРМ и устанавливаем ее на место.

1. Сверху подкладываем под цепь любой инструмент для того что бы она ни сваливалась вниз.

Устанавливаем звездочку распредвала в цепь таким образом, что бы при установке на респредвал нисходящая ветвь цепи была натянута и все метки совпадали.

Проворачиваем распредвал против часовой стрелки на небольшой угол и за коленвал возвращаем назад, таким образом, цепь натягивается и можно оценить правильность установки меток.

Если метки не совпали, перебрасываем цепь на зуб и повторяем процедуру снова.

Устанавливаем натяжитель цепи на место и активируем его. Затягиваем все болты крепления звезд и контрим их. Проворачиваем коленвал два оборота и если клапана с поршнями не встречаются и все метки встают на свое место, поздравляем себя с выполнением самой ответственной операции.

Смазываем герметиком прокладку крышки коленвала и устанавливаем ее на место.

Ставим шкив, затягиваем его и еще раз прокручиваем коленвал и проверяем все метки. Лучше перестраховаться, чем потом рвать волосы на всех местах и искать телефон моториста.

Откручиваем гайку на 13 трамблера и вынув его проворачиваем бегунок так что бы он смотрел на контакт четвертого цилиндра. Ставим трамблер на место, но помним, что после окончательной сборки придется выставить зажигание. Останавливаться на этом не будем, так как данную процедуру легко можно найти в интернете. Если интересно то видео об установке зажигания в конце статьи.

Ставим на место все что сняли, в порядке обратном снятию. Заливаем антифриз, заводим, регулируем зажигание. Вот и подошла к концу ваша первая замена цепи ГРМ.

Разные болты и степень затяжки ГБЦ ВАЗ-2107. В чем отличие

На “классике” изначально с завода стояли обычные болты М12х120х1.25 под головку на 19. Их первоначальный каталожный номер 2101-1003271 или 21213-1003271. Второй номер подсказывает, что такие болты также использовались на ВАЗ-21213 “Нива”, поэтому их еще называют “нивовскими болтами”. Еще одно разговорное название — “копеечные”. Но чаще всего их просто идентифицируют как “болты ГБЦ на классику старого образца”.

На автомобилях ВАЗ-2108 и ВАЗ-2109 стали использоваться торсионные болты нового образца, которые подходят и для “классики” — М12х115х1.25. Откручивались и закручивались они шестигранником на 12. Примечательно, что каталожный номер у АвтоВАЗа остался тот же, 21213-1003271. И в оригинальной упаковке продаются именно болты нового образца. Их отличие в том, что они “растягиваются” — а если правильно, то подвергаются упругой деформации. Собственно, для этого и нужно двойное доворачивание на 90 градусов.

Болт ГБЦ старого образца

Торсионный болт ГБЦ нового образца

Обратите внимание на длину этих болтов, зашифрованную в маркировке. Разница в 5 мм с обычными болтами. Именно на эти 5 миллиметров болт и деформируется, полностью заполняя внутреннюю резьбу.

В чем разница между этими болтами, кроме того, что первые не продаются в оригинальной упаковке и для разных болтов нужны разные схемы затяжки? Классические болты можно использовать много раз, если их состояние это позволяет. Но с другой стороны Вам нужно не забывать делать профилактическую протяжку болтов ГБЦ. Где-то раз в году, или чаще придется проверять момент затяжки всех болтов головки блока вашей ВАЗ-2107 и докручивать при необходимости.

Болты нового образца такой процедуры не требуют, потому что благодаря упругой деформации они обеспечивают постоянный прижим крышки ГБЦ. Но зато такие болты одноразовые. При разборке ГБЦ вам придется покупать комплект новых. Да и выкручивания таких болтов может быть осложнено тем, что перетянутые без динамометрического ключа болты могут сломаться.

Судя по отзывам автовладельцев, очень часто выкрутить их удается только наварив гайки на 19. Поэтому многие стараются найти именно болты старого образца, с которыми меньше неприятностей.

Поэтапное руководство

ГБЦ ВАЗ 2107 в подкапотном пространстве
Многие неисправности решаются после протяжки болтов, но если это не помогает, то может понадобиться капитальный ремонт этого узла, предусматривающий снятие не только ГБЦ, но и других деталей блока. Возможно, потребуется замена некоторых частей, в частности прокладки, маслосъемных колпачков и направляющих клапанов.

Инструменты

Для работы нам понадобятся следующие инструменты:

• набор ключей;
• микрометр;
• жидкость для промывки;
• пассатижи;
• молоток;
• оправки для снятия и установки клапанов и колпачков;
• динамометрический ключ;
• плитка (желательно чтобы спираль была закрыта);
• рассухариватель.

Перед началом работ по ремонту головки блока цилиндров ее вначале необходимо снять и очистить от загрязнений.

Подготовительные работы и снятие головки

1. Первым делом нужно слить ОЖ с двигателя.
2. Снимаем карбюратор.
3. Отсоединив патрубки и шланги, снимаем воздушный барьер.
4. Убираем крышку головки.
5. Проводим совмещение отметок на шкиве коленчатого вала с отметкой на приводе распредвала и отметки на шкиве распределительного вала с отметкой на его корпусе как продемонстрировано на фото.
6. Отсоединив стопорную шайбу распредвала, ослабляем натяжение цепи.
7. Сорвав болт, убираем звездочку.
8. Откручиваем крепления.
9. Извлекаем распределительный вал с корпусом.
10. Предварительно поставив отметки при помощи маркера, снимаем рокеры.
11. Отсоединяем провода.
12. Снимаем трубу и выкручиваем болты крепления ГБЦ к блоку.
13. Снимаем головку.
14. Осматриваем ее состояние и очищаем от загрязнений.

В этом видео показан процесс снятия головки блока цилиндров.

https://youtube.com/watch?v=GENEYj7s1nU

Проверка состояния

Теперь пришло время рассухаривания клапанов. Это делается специальным устройством. Если не видны сколы, трещинки, ржавчины проводим дальнейший осмотр. Оцениваем состояние седел, ремонт которых рекомендуется каждые двести тысяч километров пробега.

Меняем направляющие втулки

Производим осмотр направляющих втулок, в случае их неудовлетворительного состояния они подлежат замене.

Для их извлечения применяют специальный инструмент. Если такого под рукой нет, то можно обойтись пассатижами и зажимом. Сняв втулки производим замер их диаметра. Покупаем аналогичные, размер, которых на 0,05-0,07 миллиметров больше меняемых.

Запрессовываются направляющие при помощи оправки, электроплиты, молотка и смазки.

1. Головку ставим на подставку по краям.
2. Ставим электрический прибор под место работы.
3. Ждем, пока металл нагреется приблизительно до ста градусов (чтобы он расширился).
4. Теперь необходимо как следует смазать втулку смазкой.
5. Сняв с держателей, вбиваем новые направляющие.
6. Когда будут заменены все восемь, ждем охлаждения ГБЦ.
7. Клапаны не должны болтаться и ходить свободно, не должно быть каких-либо заклиниваний.

Проверяем герметичность головки

Проверка герметичности

Чтобы добиться плотного прилегания клапанов к седлам, необходимо выполнить следующее. При помощи пасты для притирки, смажьте клапан и вставьте его в головку. Есть несколько приемов его вращения вот некоторые из них:

• при помощи шланга, плотно надетого на деталь;
• при помощи приспособления, очень похожего на штопор.

Основным признаком хорошей притирки клапана будет специфическая матовая поверхность седла в том месте, где она контактирует с деталью.

Герметичность головки можно проверить при помощи заливки в коллекторы керосина, можно также использовать бензин. Если выполнено правильно, то не должно быть протеканий первые пять-семь минут.

При сборке головке обязательно обратите внимание на правильную протяжку болтов. Она должна проводиться строго по схеме

В случае неверной протяжки могут появиться перекосы и как следствие, вся ваша предыдущая работа будет перечеркнута. Если остались вопросы посмотрите видео.

Загрузка …

Советы по затяжке и распространенные ошибки

1. Нельзя тянуть болты ГБЦ рывками. Затягивание должно проводиться плавно.
2. Устанавливая болты ГБЦ (особенно старые) внимательно изучите их состояние — никаких повреждений резьбы быть не должно. Точно так же как и внутри места установки.
3. При необходимости деталь нужно очистить от загрязнений.
4. Резьбу лучше смазать маслом, но заливать в крепежные отверстия не рекомендуется. Если колодцы глухие, то наносить смазку нужно очень аккуратно. Жидкости не сжимаются и избыток смазки не даст вам закрутить болт до конца.
5. Отказ от использования динамометрического ключа чреват неточными моментами затяжки и некорректной работой прокладки или повреждением ГБЦ.

Моменты затяжки резьбовых соединений на ваз 2107

Деталь	Резьба	Момент затяжки, Н.м (кгс.м)
ДВИГАТЕЛЬ
Болт крепления крышек коренных подшипников	М1×1,25	68,31–84,38 (6,97–8,61)
Болт крепления масляного картера	М6	5,10–8,20 (0,50–0,85)
Шпилька крепления крышки сапуна	М8	12,7–20,6 (1,3–2,1)
Гайка крепления крышки сапуна	М8	12,7–20,6 (1,3–2,1)
Болт крепления головки цилиндров:
предварительное затягивание	М12×1,25	33,3–41,16 (3,4–4,2)
окончательное затягивание	М12×1,25	95,94–118,38 (9,79–12,08)
Болт крепления головки цилиндров	M8	36,67–39,1 (3,13–3,99)
Гайка крепления впускного и выпускного трубопроводов	М8	20,87–25,77 (2,13–2,6)
Гайка болта крышки шатуна	М9×1	43,32–53,51 (4,42–5,4)
Болт крепления маховика	М10×1,25	60,96–87,42 (6,22–8,92)
Болт крепления башмака натяжителя цепи	М10×1,25	41,2–51,0 (4,2–5,2)
Гайка шпилек крепления корпуса подшипников распределительного вала	М8	18,33–22,6 (1,87–2,3)
Болт крепления звездочки распределительного вала	М10×1,25	41,2–51,0 (4,2–5,2)
Болт крепления звездочки вала привода масляного насоса	М10×1,25	41,2–51,0 (4,2–5,2)
Гайка регулировочного болта клапана	М12×1,25	43,3–53,5 (4,42–5,46)
Втулка регулировочного болта клапана	М18×1,5	83,3–102,9 (8,5–10,5)
Свеча зажигания	М14×1,25	30,67–39,0 (3,13–3.99)
Болт крепления насоса охлаждающей жидкости	М8	21,66–26,75 (2,21–2,73)
Гайка шпильки крепления выпускного патрубка рубашки охлаждения	М8	15,97–22,64 (1,63–2,31)
Храповик коленчатого вала	М20×1,5	101,3–125,6 (10,3–12,8)
Болт крепления кронштейна генератора	M10x1,25	44,1–64,7 (4,5–6,6)
Гайка крепления установочной планки генератора	M10x1,25	28,63–45,27 (2,86–4,62)
Гайка болта крепления генератора к кронштейну	M12x1,25	58,3–72,0(5,95–7,35)
Гайка крепления установочной планки к генератору	М10×1,25	28,08–45,3 (2,86–4,62)
Гайка крепления подушки к кронштейну передней опоры	M10x1,25	21,6–35,0 (2,21–3,57)
Гайка крепления подушки передней подвески двигателя к поперечине	M10x1,25	27,4–34,0 (2,8–3,46)
Гайка крепления пластины к подушке	M6	5,7–9,2 (0,58–0,94)
Гайка крепления задней подвески двигателя к кузову	М8	15,0–18,6 (1,53–1,9)
Гайка крепления задней опоры к коробке передач	М8	23,3–28,8 (2,38–2,94)
Гайка болта крепления задней опоры к поперечине	М8	15,9–25,7 (1,62–2,62)
Датчик электровентилятора	М22×1,5	40,0–49,4 (4,08–5,04)
CЦЕПЛЕНИЕ
Болт крепления сцепления	М8	19,1–30,9 (1,95–3,15)
Гайка болта крепления педалей сцепления и тормоза	М12×1,25	12,7–20,6 (1,3–2,1)
Гайки крепления главных цилиндров сцепления и тормозов	М8	9,8–15,7 (1,0–1,6)
Соединение трубок гидропривода тормозов	М10	14,7–18,6 (1,5–1,9)
Соединение трубок гидропривода сцепления	М12	24,5–31,4 (2,5–3,2)
КОРОБКА ПЕРЕДАЧ
Выключатель света заднего хода	М14×1,5	28,4–45,1 (2,9–4,6)
Болты крепления картера сцепления к двигателю	М12×1,25	53,9–87,2 (5,5–8,9)
Гайка крепления картера сцепления к коробке передач	М10×1,25	31,8–51,4 (3,25–5,25)
Гайка крепления картера сцепления к коробке передач	М8	15,7–25,5 (1,6–2,6)
Болт крепления крышки фиксаторов штоков	М8	15,7–25,5 (1,6–2,6)
Гайка крепления задней крышки	М8	15,7–25,5 (1,6–2,6)
Гайка заднего конца ведомого вала	М20×1	66,6–82,3 (6,8–8,4)
Болт зажимной шайбы подшипника промежуточного вала	М12×1,25	79,4–98,0 (8,1–10,0)
Болт крепления вилки к штоку переключения передач	М6	11,7–18,6 (1,2–1,9)
КАРДАННАЯ ПЕРЕДАЧА
Гайка вилки переднего карданного вала	М16×1,5	79,4–98,0 (8,1–10,0)
Гайки болтов крепления эластичной муфты	М12×1,25	57,8–71,5 (55,9–7,3)
Гайка болта крепления фланца карданного вала к фланцу редуктора	М8	27,4–34,3 (2,8–3,5)
ЗАДНИЙ МОСТ
Болт крепления редуктора	М8	35,0–43,2 (3,57–4,41)
Болт крепления крышки подшипника дифференциала	М10×1,25	43,3–53,5 (4,42–5,46)
Болт крепления ведомой шестерни	М10×1,25	83,3–102,9 (8,5–10,5)
Гайка крепления фланца к ведущей шестерне	см. Задний мост
Гайка пластины крепления подшипника полуоси и щита тормоза	М10×1,25	41,6–51,4 (4,25–5.25)
РУЛЕВОЕ УПРАВЛЕНИЕ
Гайка болта крепления картера рулевого управления	М10×1,25	33,3–41,2 (3,4–4,2)
Гайка болта крепления кронштейна маятникового рычага	М10×1,25	33,3–41,2 (3,4–4,2)
Гайка шарового пальца тяг рулевого привода	М14×1,5	42,1–53,0 (4,3–5,4)
Болт крепления рулевого вала к валу червяка	М8	22,5–27,4 (2,3–2,8)
Гайка крепления рулевого колеса	М16×1,5	31,4–51,0 (3,2–5,2)
Гайка крепления кронштейна вала рулевого управления и выключателя зажигания	М8	15,0–18,6 (1,53–1,9)
Гайка крепления сошки	М20×1,5	199,9–247,0 (20,4–25,2)
Гайка оси маятникового рычага	М14×1,5	63,7–102,9 (6,5–10,5)
ПЕРЕДНЯЯ ПОДВЕСКА
Болт крепления поперечины к лонжерону кузова	М12×1,25	78,4–98,0 (8,0–10,0)
Гайка нижних болтов крепления поперечины к лонжерону кузова	М12×1,25	66,6–82,3 (6,8–8,4)
Гайка болта крепления оси нижнего рычага	М12×1,25	66,6–82,3 (6,8–8,4)
Гайка оси нижнего рычага	М14×1,5	63,7–102,9 (6,5–10,5)
Гайка оси верхнего рычага	М14×1,5	57,3–92,1 (5,85–9,4)
Гайка крепления верхнего конца амортизатора	М10×1,25	27,4–34,0 (2,8–3,46)
Гайка крепления нижнего конца амортизатора	М10×1,25	50,0–61,7 (5,1–6,3)
Гайка подшипников ступицы переднего колеса	М18×1,5	см. Передняя подвеска
Болт крепления суппорта к кронштейну	М10×1,25	29,1–36,0 (2,97–3,67)
Гайка крепления штанги стабилизатора поперечной устойчивости	М8	15,0–18,6 (1,53–1,9)
Гайка крепления шаровых пальцев к поворотному кулаку	М14×1,5	83,3–102,9 (8,5–10,5)
Болт крепления колеса	М12×1,25	58,8–72,0 (6,0–7,35)
Гайка болтов поворотного кулака	М10×1,25	50,0–61,7 (5,1–6,3)
ЗАДНЯЯ ПОДВЕСКА
Гайки крепления амортизаторов	М12×1,25	38,2–61,7 (3,9–6,3)
Гайки болтов крепления поперечной и продольных штанг	М12×1,25	66.6–82,3 (6,8–8,4)

Установка распредвала

Процесс монтажа вала происходит в обратной последовательности с применением тех же инструментов, что и для его снятия. Дополнительно потребуется динамометрический ключ, которым можно контролировать усилие затяжки. Работу проводят следующим образом:

1. Перед монтажом детали в корпус смазываем опорные шейки, опоры и кулачки чистым моторным маслом.
2. Монтируем изделие в корпус и затягиваем крепление упорной пластины.
3. Проверяем вращение вала. Он должен легко прокручиваться вокруг своей оси.
4. Монтируем корпус вместе с валом на шпильки в ГБЦ и производим затяжку в определённой последовательности с усилием 18,3–22,6 Нм.
5. Окончательную сборку производим после выставления меток.

Установка по меткам

По окончании замены необходимо выставить распредвал и коленвал по меткам. Только после такой процедуры момент зажигания будет правильным, а работа двигателя — стабильной. Из инструментов дополнительно понадобится ключ для вращения коленчатого вала, а сама работа состоит из следующих шагов:

1. Ставим на место звёздочку РВ и затягиваем её, но не до конца.
2. Натягиваем цепь. Для этого отворачиваем гайку натяжителя, проворачиваем немного коленвал, а после затягиваем гайку обратно.
3. Крутим коленвал ключом до того момента, пока риска на шкиве не установится напротив длиной метки на крышке механизма ГРМ.
4. Метка на звезде РВ должна совпасть с отливом на корпусе. Если этого не произошло, выкручиваем болт, снимаем шестерню и смещаем цепь на один зуб в необходимую сторону.
5. Устанавливаем и зажимаем шестерню болтом, проверяем совпадение меток обоих валов. Болт фиксируем специальной шайбой.
6. Регулируем тепловой зазор клапанов.
7. Монтируем крышку клапанов, затягивая её в определённом порядке.
8. Устанавливаем оставшиеся элементы на свои места.

При монтаже клапанной крышки на место я всегда обращаю внимание на состояние прокладки, даже если она менялась недавно. На ней не должно быть разрывов, сильного продавливания и других повреждений

Кроме этого, уплотнитель должен быть не «дубовым», а эластичным. Если состояние прокладки оставляет желать лучшего, я всегда заменяю её на новую, тем самым исключая возможное подтекание масла в будущем.

Регулировка клапанов

Клапаны на «классике» рекомендуется регулировать каждые 30 тыс. км. пробега либо после ремонта двигателя. Из инструментов нужно подготовить:

• рожковый ключ на 13 и 17;
• щуп 0,15 мм.

Для регулировки тепловых зазоров клапанов используют специальный щуп

Работа проводится на остывшем двигателе после снятия крышки клапанов и натяжения цепи:

1. Совмещаем метки коленвала и распредвала с рисками, что соответствует верхней мёртвой точке четвёртого цилиндра.
2. Проверяем зазор клапанов 6 и 8. Для этого вставляем щуп между кулачком РВ и рокером. Если он заходит без усилия, зазор нужно сделать меньше. Если входит туго, то больше.
3. Для регулировки ослабляем контргайку ключом на 17 мм, а ключом на 13 мм выставляем нужный зазор, после чего зажимаем контргайку.
4. Остальные клапаны регулируем таким же образом, но в определённом порядке, для чего проворачиваем коленвал.

Таблица: порядок регулировки клапанов ГБЦ на «классике»

Угол поворота коленвала, o	Угол поворота распредвала, o	Номера цилиндров	Номера регулируемых клапанов
4 и 3	8 и 6
180	90	2 и 4	4 и 7
360	180	1 и 2	1 и 3
540	270	3 и 1	5 и 2

Видео: регулировка клапанов на ВАЗ 2101–07

Некоторые автолюбители для выставления зазоров клапанов используют узкий щуп из набора. Я бы не рекомендовал пользоваться им для рассматриваемой процедуры, поскольку при перекосе рычага клапана, а рокеры могут перекашиваться даже при нормальных пружинах и хорошем состоянии РВ, узкий щуп не позволит провести точную регулировку. Да и выставлять зазор широким щупом удобнее.

Если специального щупа для регулировки клапанов нет, можно использовать узкий щуп из набора

Замена распредвала на ВАЗ 2106 не требует от владельца высокой квалификации и специальных инструментов. Ремонт можно провести в условиях гаража обычным автомобильным набором ключей и отвёрток. При следовании пошаговым инструкциям процедура займёт около 2–3 часов, после чего механизм газораспределения вашего авто будет работать чётко и слаженно.
