Отсоединяем клемму «минусового» провода от аккумуляторной батареи. Снимаем радиоприемник и отсоединяем колодку его жгута проводов (если радиоприемник установлен) или извлекаем из щитка панели приборов контейнер-заглушку. Отсоединяем левый и правый экраны центральной консоли (см. Снятие экранов центральной консоли на автомобиле с панелью приборов модели 2114

). Отсоединяем колодку жгута проводов от прикуривателя и вынимаем патрон лампы подсветки пепельницы (см.
Снятие прикуривателя на автомобиле с панелью приборов модели 2114
). Отсоединяем колодку диагностики (см.
Снятие колодки диагностики
).

Поддевая отверткой,…

…снимаем рукоятки с рычагов управления заслонками отопителя. Для наглядности показываем эти операции на снятом блоке рычагов управления отопителем.

Вводим жало отвертки между рукояткой и рычагом со стороны, противоположной выступу на рукоятке.

В пластмассе рукоятки выполнено отверстие, в которое входит усик рычага.

Снимаем рукоятку с переключателя вентилятора отопителя. Крестообразной отверткой отворачиваем:

саморез крепления щитка панели приборов к кронштейну слева… …и аналогично — справа,…

…два самореза, расположенные над комбинацией приборов,…

…и два самореза под комбинацией приборов.

Поддеваем отверткой…

…и вынимаем заглушку справа от выключателя обогрева заднего стекла.

Крестообразной отверткой отворачиваем расположенный под заглушкой саморез.

Отводим щиток панели приборов назад (в сторону рулевого колеса)…

…и вправо.

Отсоединяем колодки жгутов проводов от клавишных выключателей, расположенных на щитке панели приборов,…

…и от блока бортовой системы контроля.

Снимаем щиток панели приборов. Устанавливаем щиток панели приборов в обратной последовательности.

СОСТАВЛЯЮЩИЕ ПРИБОРНОЙ ПАНЕЛИ ВАЗ 2114

Прежде чем приступать к практической части, необходимо разобраться, что представляет собою приборная панель четырнадцатой.

ВАЗ 2114 относится к линейке автомобилей «Самара» второго поколения, которую Тольяттинский Автомобильный Завод выпускает с 2004 года. Все автомобили этого семейства комплектуются «торпедой» типа «европанель», для разработки который были привлечены зарубежные дизайнеры.

«Европанель» отличается высоким уровнем эргономичности – все её составляющие расположены в зоне свободного доступа, их использование не затрудняет водителю процесс управления автомобилем. Также немалое внимание уделено и комфорту переднего пассажира.

Тюнинг приборной панели

Основным информационным элементом «торпеды» ВАЗ 2114 является приборная панель датчиков и индикаторов, которая расположена прямо за рулевым колесом.

Данная панель включает следующие элементы:

1. Стрелочные приборы – тахометр и спидометр. Посредством тахометра водитель получает информацию о режиме работы двигателя – стрелка указывает, какое количество оборотов силовой агрегат выдает в данный момент времени. На спидометр выводятся данные о текущей скорости передвижения четырнадцатой. Максимальная отметка на спидометре – 200 км;
2. Снизу стрелок тахометра и спидометра расположены электронные экраны: экран под спидометром отображает общий пробег автомобиля и данные о пробеге с последней контрольной точки, которую может выставить сам водитель. Экран под тахометром показывает время и температуру воздуха окружающей среды;
3. Между стрелочными приборами расположен датчик поворотов – при включении поворотников на приборной панели отображаются мигающие зеленым цветом стрелочки;
4. По центру приборной панели расположен индикатор «Check Engine» – который загорается, когда бортовой компьютер четырнадцатой обнаруживает какую-либо неисправность в работе двигателя. Рядом с ним – индикатор включения стоп-сигнала;
5. С левой стороны приборной панели находится датчик температуры жидкости в системе охлаждения силового агрегата, справа панели – датчик уровня топлива в бензобаке. Когда температура двигателя превышает критический показатель либо бак пуст, над датчиками загораются оранжевые лампочки;
6. Также на приборной панели расположен ряд индикаторов, указывающих следующую информацию: уровень масла, наличие незакрытых дверей, не пристёгнутые ремни безопасности, количество воды в бачке омывателя окон и износ тормозных колодок.

Торпеда ВАЗ 2114 также включает экран бортового компьютера автомобиля, который расположен в её центральной части. Посредством бортового компьютера водитель получает детальную информацию о режимах работы и возникающих неполадках в системах и коммуникациях четырнадцатой. Также на экран БК выводятся рекомендации по срокам следующего техосмотра.

Помимо информационных устройств на приборной панели расположены и функциональные элементы: рычаги включения поворотников, кнопки управления фарами и печкой, и системой обогрева окон.

Не лишена «торпеда» четырнадцатой и элементов комфорта, которые представлены прикуривателем, пепельницей, достаточно вместительным бардачком и нишей для хранения разнообразных мелочей, расположенной возле рычага переключения передач.

Снятие торпеды 2114

Pandora F style оптитрон

Снятие панели приборов и замена лампочки на ваз 2115 (2113, 2114)

Тюнинг приборной панели

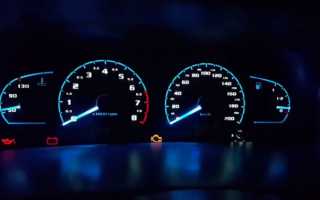

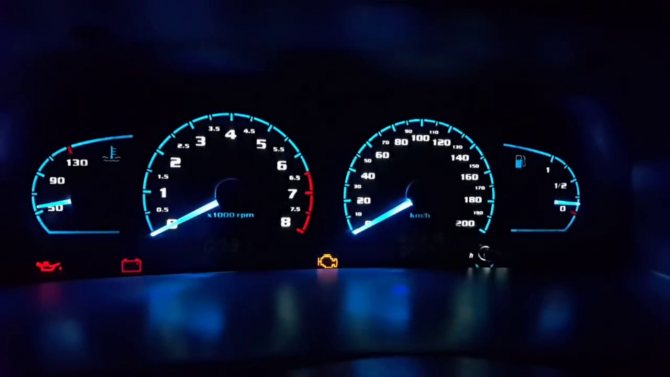

Если вы хотите каким-то образом улучшить внешний вид приборной панели или сделать ее функциональной, то можно выполнить ее тюнинг.

Самым распространенным видом тюнинга приборной панели является установка новых ламп в подсветке приборов или установка дополнительного освещения. Чаще всего, замена ламп производится на лампы с другим цветом светового потока (например, зеленого или синего). Подбор цвета должен быть таким, чтобы он не раздражал глаза, особенно в темное время суток. Дополнительное освещение применяют, в основном, для нижней части панели в ногах. Для этого можно купить уже готовый набор светодиодов и подключить их к бортовой сети автомобиля.

Другой способ тюнинга подразумевает изменение внешнего вида шкалы приборов. Для этого, на цветном принтере можно распечатать уже готовые решения, приклеить к жесткому картону и установить вместо старой шкалы. Стоит учитывать то, что освещение новой шкалы может немного отличаться от заводского. Поэтому, важными критериями будут цвет шкалы и материал, к которому его приклеят.

Более серьезная модернизация предполагает изменение внешнего вида самой панели. Для этого ее можно покрасить или обтянуть новым материалом. Если вы решили обтянуть панель, то применяйте для этого только разрешенные материалы. Под запретом находятся обычная ткань и мех, так как они являются легковоспламеняемыми. Цвет обтяжки стоит выбирать в соответствии с общим фоном салона. Прекрасно смотрится комбинация сразу двух цветов (например, бежевый и коричневый).

Если вы решили окрасить панель в другой цвет, то ее необходимо снять. После этого она зачищается с помощью наждачной бумаги и обезжиривается. Первым делом наносится специальный герметик, а после него автомобильная краска. Не используйте покрасочные материалы, которые имеют повышенную чувствительность к большим температурам. Если окрасить пластик какой-либо другой краской, то при длительном стоянии автомобиля под солнцем, краска расплавится и попросту отойдет. Другая неприятность может подстерегать вас при мойке панели – обычная краска имеет свойство стираться обычной водой, еще лучше — мыльной. Будьте готовы к тому, что первое время в салоне будет пахнуть краской.

снимаем приборную панель ваз 2115

Порядок выполнения снятия

1. Для начала с помощью отвертки с крестообразным наконечником отворачиваем 3 самореза (нижний саморез, средний и верхний) крепления левого экрана центральной консоли.
2. Дальше снимаем саму накладку, а затем выступ, который находится в нижней части, выводим из кронштейна кузова.
3. С помощью крестообразной отвертки отворачиваем следующие пять саморезов, что находятся в правой накладке консоли и снимаем сам экран.
4. После чего отсоединяем клемму отрицательного провода от автомобильной аккумуляторной батареи. Если установлен радиоприемник, то снимаем его и отсоединяем также колодку его жгута проводом или извлекаем контейнер-заглушку из щитка.
5. Затем колодку жгута проводов необходимо отсоединить от прикуривателя. Патрон лампы подсветки пепельницы также нужно вынуть.
6. Снимаем рукоятку с рычагов, немного поддев ее узкой отверткой.
7. Следующим шагом станет снятие рукоятки выключателя электровентилятора отопителя. Для этого потяните ее на себя или аккуратно подденьте отверткой.
8. Крестообразной отверткой откручиваем два самореза, которые находятся над комбинацией приборов, и два самореза, которые находятся под ней.
9. Немного поддев заглушку, сниманием ее и откручиваем саморез, которые находится под ней.
10. Откручиваем два самореза нижнего крепления накладки.
11. Снимаем накладку панели приборов.
12. Сначала помечаем, в каком порядке колодки жгута проводов подсоединяются к выключателям, а затем их отсоединяем.
13. Откладываем уже полностью снятый щиток приборов.
14. Откручиваем болты крепления кронштейна рулевой колонки.
15. Откручиваем еще два самореза, как представлено на фотографии.
16. С помощью ключа на 8 мм откручиваем 2 самореза нижнего крепления кронштейна к панели приборов.
17. Затем откручиваем саморез крепления световода с помощью крестообразной отверткой и снимание световод.
18. После чего откручиваем следующие саморезы, с помощью которых прикреплен блок управления отоплением, а с его обратной стороны снимаем патроны ламп.
19. Дальше снимаем эту декоративную вставку, но только после того как вынули все ее внешнее детали.
20. Гайку под номером один и два откручиваем либо плоскогубцами, либо ключом (на 21 см).
21. Дальше нужно вынуть лампу подсветки гидрокорректора.
22. Саморезы верхнего и нижнего крепления панели приборов, а также крепления к левой поперечине откручиваем крестообразной отверткой.
23. И наконец, просто снимите панель приборов в машине.

Рекомендуем: Как заменить салонный фильтр УАЗ Патриот своими руками?

Снимаем торпедо с ВАЗ 2114 (ВАЗ 2115)

Процесс демонтажа приборной панели выглядит следующим образом:

1. Отключаем от аккумуляторной батареи минусовую клемму. Также снимаем магнитолу, если она установлена. Для этого просто вытягиваем магнитолу из посадочного места на приборной панели, отключаем от нее колодку жгута проводов и полностью снимаем ее.

2. С помощью небольшой отвертки с крестообразным жалом отворачиваем саморезы, фиксирующие левую декоративную накладку центральной консоли. Снимаем накладку, аккуратно выводя нижнюю ее часть из кронштейна кузов.

3. Теперь нам необходимо снять правую накладку центральной консоли. Для этого откручиваем пять шурупов и, придерживая накладку рукой, снимаем ее.

4. Снимаем ручки рычагов управления отопительной системой. Для того, чтобы не повредить ручки и снять их быстро, тонкой отверткой с плоским жалом поддеваем защелку на ручке, тем самым освобождая ее от выступа на рычаге.

5. Снимаем ручку управления вентилятором отопительной системы. Для этого с некоторым усилием тянем ручку, вплоть до ее снятия.

6. Откручиваем правый шуруп, которым к кронштейну крепится накладка панели приборов. Также откручиваем и шуруп с левой стороны накладки панели приборов.

7. Отвинчиваем два самореза в верхней части «окошка» щитка приборов. После этого откручиваем два самореза, которые находятся непосредственно под комбинацией приборов.

8. При помощи прямой отвертки поддеваем и снимаем декоративную заглушку, которая располагается с правой стороны от выключателя обогревателя заднего стекла.

9. Отвинчиваем саморез, который находится под заглушкой.

10. Отводим декоративную накладку приборной панели в сторону руля. Отсоединяем жгуты проводов от клавишных выключателей, а также от блока бортового компьютера.

11. Полностью снимаем накладку приборной панели.

12. Накидным ключом на «8» откручиваем саморез, крепящий торпедо с левой стороны. Аналогичным образом поступаем и с саморезом с правой стороны.

13. Из посадочного места приборной панели вынимаем корпус сопел систем вентиляции и отопления салона.

14. Ключом на «8» отвинчиваем саморезы крепления приборной панели к правой поперечине (один справа, второй — слева).

15. Откручиваем крепежный саморез и смещаем в сторону кронштейн приборной панели совместно с блоком реле и блоком предохранителей.

16. Снимаем гидрокорректор фар и выключатель освещения приборов.

17. Откручиваем саморезы кожуха рулевой колонки и снимаем ее. После этого снимаем рулевое колесо и подрулевые переключатели. Опускаем рулевую колонку в нижнее положение.

18. При помощи крестообразной отвертки отвинчиваем саморез левого нижнего крепления приборной панели. Затем откручиваем и шуруп верхнего крепления.

19. Откручиваем нижний и верхний саморезы крепления приборной панели с правой стороны.

20. Снимаем «ушки» правой, а также левой поперечин приборной панели со шпилек закрепления на рулевой колонке.

21. Немного отводим торпедо на себя и отключаем разъемы проводов осветительного плафона вещевого отсека.

22. Отключаем колодку со жгутами проводов от выключателя освещения вещевого отсека.

23. Отключаем колодку разъема патрона для подключения переносной лампы.

24. Снимаем приборную панель совместно с поперечинами.

25. Установку панели приборов выполняем в последовательности обратной снятию.

Многие автовладельцы не знают, как снять приборную панель на ВАЗ 2114.Мы подскажем, как это правильно сделать. Обычно снимается панель приборов для замены печки, снятия комбинации приборов, уплотнения сопл печки, проклейки и т.п.

С чего начать

Перед началом работы мы рекомендуем тщательно изучить устройство приборной панели. Если вы будете понимать, что и как, тогда вам окажется значительно проще снимать торпеду. Если вы уже ознакомились со строением щитка, можно приступать к работам. Начинать следует с демонтажа экранов. Делается это следующим образом.

1. Берем плюсовую отвертку и аккуратно демонтируем три самореза, фиксирующих левый экран. Если у вас есть инструмент с коротким жалом – лучше воспользоваться им, так будет удобнее.
2. Выводим нижнюю часть накладки из крепления на кузове.
3. Аналогичным образом поступаем и с экраном с правой стороны. Единственная разница, что он фиксируется на 5 саморезов. В ходе работы следует аккуратно придерживать накладку рукой.

Разрешена ли установка на ВАЗ-2114 торпеды с другой машины

Для поклонников тюнинга приборной панели, которые хотят снять ее для установки новых комплектующих, доступно множество вариантов модернизации.

Поставить панель, предназначенную для другого автомобиля, вряд ли получится из-за конструкционных особенностей авто, но зато можно поменять различные элементы. Популярностью пользуется изменение подсветки приборов или использование дополнительного освещения, замена шкалы приборов и многое другое. Для всего этого может понадобиться снять щиток приборов с ВАЗ-2114.

Алгоритм снятия приборной панели с «четырнадцатой»

Дальнейшие рекомендации актуальны для всех моделей линейки Лада Самара-2. Компоненты и крепёж приборной панели подробно расписаны в руководстве по техническому обслуживанию авто. Изучите руководство по эксплуатации, чтобы запомнить расположение и тип крепежа, который применяется на данной автомашине. Самый сложный момент состоит в следующем: чтобы вытащить комбинацию приборов, автолюбителю придётся демонтировать и центральную консоль. А это подразумевает снятие всех пластиковых накладок и элементов управления.

Для работы потребуются отвёртки под прямой и крестовый шлиц, а также набор рожковых ключей. Самый ходовой — 8 на 10.

Порядок действий таков.

1. Скидываем клеммы с АКБ, отключаем «массу».
2. Снимаем крепёж боковых накладок центральной консоли с обеих сторон (слева -со стороны педали газа; справа — со стороны левой ноги пассажира). На этом этапе важно не повредить пластиковые кронштейны, которыми прижаты панели. Поэтому их нужно аккуратно вывести из пазов.
3. После того, как боковые накладки будут удалены, нужно начать отключать проводку. Сперва отключается питание прикуривателя и его подсветки.
4. Вынимаем пластиковую нишу для головного устройства аудиосистемы.
5. Демонтируем диагностическое отверстие.
6. Вынимаем ручку выбора режима вращения салонного вентилятора.
7. Минусуем 4 самореза, которые крепят приборный щиток: по два вверху и внизу соответственно. Саморезы выкручивать аккуратно, постоянно придерживая приборный щиток. Иначе можно разбить панель и оборвать проводку. Новое устройство стоит в онлайн-магазинах от 1 000 рублей.
8. Удаляем заглушки в верхней части центральной консоли: под ними спрятан крепёж, который нужно отсоединить, чтобы снять декоративный элемент.
9. Два крепления в нижней части накладки — долой.
10. Теперь декоративная пластиковая конструкция не мешает вовсе, её можно вытащить из салона.
11. Отключаем проводку и реле.
12. Теперь приборный щиток ни к чему не крепится, его можно снять.

Рекомендуем: Что делать, если не работает вентилятор печки ВАЗ-2112

Как разобрать приборную панель на 2114

Разборка торпедо и ее составляющих выполняется в определенной последовательности. Соблюдение этого порядка не является обязательным, но значительно упростит и ускорит процесс демонтажа всех приборов. Для работы потребуются следующие инструменты:

• фигурная и плоская отвертки;
• набор гаечных ключей.

Прежде всего, при помощи фигурной отвертки, необходимо раскрутить 3 винта, которые крепят обшивку с левой стороны центральной консоли. Чтобы справиться с этой задачей без особых трудностей, лучше всего воспользоваться инструментом с короткой рукояткой. При демонтаже нижнюю часть обшивки нужно вынимать очень аккуратно, чтобы не повредить ее.

С правой стороны центральной консоли обшивка закреплена 5 винтами. Как и в предыдущем случае, после их раскрутки обшивку нужно вытаскивать не торопясь, поскольку за ней размещаются различные типы проводки, которые могут разъединиться.

Перед дальнейшими работами нужно разъединить клеммы аккумулятора. Если в автомобиле есть магнитола, ее нужно вытащить и отсоединить проводов, которые крепятся к ней. Обычно это простые штекеры, которые высвобождаются без труда. Не забудьте убрать прикуриватель и снять патрон, предназначенный для подсвечивания пепельницы.

Далее необходимо снять колпачки рукояток, которые регулируют заслонки климатической системы. Чтобы упростить этот процесс, рекомендуется воспользоваться плоской отверткой. Возможно, эта процедура покажется вам достаточно простой, но удаление колпачков обычно занимает немало времени. Поэтому стоит набраться терпения и не применять лишнюю физическую силу.

Колпачок крепится к рукоятке при помощи защелки, поэтому, потянув за него, вы ничего не добьетесь. Необходимо просунуть плоскую отвертку к основанию колпачка и поддеть его с внутренней части. Как только защелка приподнимется, можно попытаться вытащить колпачок, слегка дернув его. После этого потребуется снять ручку, предназначенную для регулирования электровентилятора. Как правило, она высвобождается довольно просто.

Сняв обе обшивки с левой и правой сторон центральной консоли, вы обнаружите под ними болты крепления, которые нужно раскрутить отверткой. Теперь приступайте к снятию корпуса консоли и верхней части торпедо. Для этого потребуется раскрутить 4 винта, первые 2 из которых расположены над окошком, где находится тахометр и спидометр, а вторые 2 — под ним.

В верхней части консоли находятся кнопки управления. Правее от них есть небольшая заглушка, которую нужно снять, ковырнув плоской отверткой. Под ней скрывается винт, его необходимо раскрутить. Снизу этих кнопок — прямо под накладкой — расположены еще 2 винта. После их раскрутки вы сможете высвободить накладку и снять ее, получив доступ к проводке.

Перед разъединением штекеров не забудьте разметить их таким образом, чтобы не перепутать при сборке. Теперь приступайте к раскрутке метизов на рулевом кронштейне. Нижние болты нужно раскручивать при помощи гаечного ключа на 8. Демонтируйте крепление блока управления климатической системой и удалите патроны с обратной стороны.

Убрав все наружные элементы, снимите декоративную вставку. Для оставшихся гаек потребуется ключ на 21. Демонтируйте подсветку гидрокорректора. В верхней части торпедо, слева, есть еще один винт, который расположен прямо рядом с дверным проемом. Раскрутив его, вы сможете полностью снять приборную панель.

Крайне важно запомнить последовательность и использовать ее в обратном порядке при сборке. Иначе вам потребуется немало времени, чтобы снова разобраться в составных частях торпедо.

Если у вас нет лишних средств для обращения на станцию технического обслуживания для того, чтобы снять приборную панель, можно сделать все самостоятельно. Хотя указанный процесс и не представляет сложности, но все же необходимо понимать, с какими действиями вам придется столкнуться.

Панель приборов позволяет вовремя узнавать всю полезную информацию о состоянии автомобиля. Именно поэтому, если торпеда ВАЗ 2114 станет негодной, придется отнестись к процессу замены с максимальной серьезностью, чтобы во время последующей установки не забыть о присоединении какой-либо важной детали автомобиля.

Стоимость новой панели колеблется в пределах 15 000 руб., это достаточно ощутимая сумма. Конечно, бывают ситуации, когда замена просто необходима. В качестве примера можно привести аварию на дороге, вследствие которой на панели появились крупные трещины, препятствующие качественному ее функционированию.

СНИМАЕМ ПРИБОРНУЮ ПАНЕЛЬ ВАЗ 2114 СВОИМИ РУКАМИ

Необходимость снятия «торпеды» может возникнуть как довольно неожиданно – вследствие поломки печки, либо радиатора, добраться к которым можно только при демонтированной панели, так и запланировано – для замены изношенной «торпеды».

Предлагаем вашему вниманию схему приборной панели четырнадцатой.

Разберемся с её составляющими:

1. Основная часть конструкции, которая, как правило, и называется «торпедой» – на ней фиксируются все вспомогательные элементы и составляющие приборной панели;
2. Накладка на панель ВАЗ 2114, на которой расположены отверстия воздуховодов;
3. Фиксирующие кронштейны;
4. Заглушки;
5. Пепельница;
6. Правая опорная рама (поперечина);
7. Правый щиток закрывающий кабеля проводки;
8. Щиток приборов ВАЗ 2114;
9. Центральный кронштейн;
10. Левый щиток проводки;
11. Левая опорная рама.

Чтобы выполнить всю работу в домашних условиях нам потребуются следующие инструменты:

• Плоская и крестообразная отвертка;
• Набор ключей;
• Фонарик;

Если «торпеда» гремит, и планируется проклейка панели, необходимо запастись клеящейся основой, либо нерасширяющейся монтажной пеной для уплотнения.

Если вы предварительно изучите теорию о том, как снять панель приборов на ВАЗ 2114, то вся работа займет у вас не больше 3-5 часов.

И так, переходим к пошаговой инструкции о том, как снять торпеду на ВАЗ 2114 своими руками.

1. В первую очередь необходимо снять щитки закрывающие проводку (на схеме они обозначены номером 7 и 10). Начинаем с левого. Снимается он довольно просто – крестообразной отверткой выкручиваем три фиксирующих щиток самореза;
2. Далее, снимаем правый щиток – процедура та же, только саморезов в нём на 2 больше. Снимать экран нужно осторожно, поскольку пластик может повредить расположенную под ним проводку;
3. Прежде чем вынимать магнитолу необходимо снять с аккумулятора минусовую клемму. Для демонтажа магнитофона нужно разъединить колодку проводки, которой он соединен с питанием, акустикой и антенной;
4. Теперь нужно снять прикуриватель и пепельницу, не забудьте вытянуть из неё лампочку для подсветки;
5. Вынимаем ручки управления печкой. Для этого их необходимо подковырнуть плоской отверткой либо ножом, так как ручки с основанием соединены пазами;
6. Снимаем ручку установки режима мощности печку, для демонтажа её нужно просто потянуть на себя;
7. С левой и правой стороны панели приборов расположены саморезы, которыми она прикреплена к салону автомобиля. Выкручиваем их крестообразной отверткой;
8. Выкручиваем саморезы на приборном блоке (спидометре), один из них расположен сверх, второй – снизу блока. Накладка на панель приборов свободно снимается после откручивания фиксаторов;
9. Всю проводку, подведенную к панели приборов, разъединяем. Снять стрелки с панели можно аккуратно поддев их ножом;
10. Переходим к рулю. Чтобы снять руль на ВАЗ 2114 необходимо открутить болты, которыми сверху и снизу зафиксирован кронштейн рулевой колонны. Для этого нужен ключ на 8;
11. С правой стороны кнопок управления фарами и обогревом заднего окна расположена пластиковая заглушка, её нужно снять и выкрутить спрятанный под ней саморез;
12. Далее, демонтируем фиксатор, который держит блок управления отоплением, после чего вытягиваем весь патрон блока;
13. Снимаем все оставшиеся декоративные элементы «торпеды»: алгоритм всё тот же – откручиваем саморезы под заглушками и демонтируем пластиковые панели;
14. Если вы планируете полностью вынуть панель из машины, то нужно разъединить все провода, жгуты и проводку к лампочкам подсветки, расположенной на «торпеде».

Как самостоятельно снять панель приборов на ВАЗ-2114

Панель приборов – это не только десятки всевозможных измерительных приборов и переключателей, но и важнейший декоративный элемент. Поврежденный щиток может серьезно испортить весь внешний вид салона. Но иногда владельцам ВАЗ-2114 все-таки приходится производить разборку с целью устранения каких-либо проблем: замены лампочек, проводки, демонтажа радиатора печки и т. д.

Важно знать, что ВАЗ устанавливает очень хрупкие крепления на своих автомобилях. Поэтому их очень легко сломать, а значит, отсоединяя от них щиток, нужно быть вдвойне аккуратным. Сегодня поговорим о том, как снять и разобрать панель приборов на ВАЗ -2114, и что следует учесть в ходе работ.

Что дальше

После того как все приборы будут отключены от автомобиля, нужно демонтировать ручки с переключателей печки. Сделать это может быть непросто, ведь они фиксируются довольно крепко. Для монтажа ручек используются специальные защелки, которые установлены внутри. На каждой ручке имеется маленький выступ, который поможет нам их снять. Нужно лишь попасть в это отверстие жалом минусовой отвертки, после чего подцепить защелку и поднять ее вверх.

Дальнейший порядок действий имеет следующий вид:

• снимается рукоять моторчика печки. Достаточно лишь слегка потянуть ее на себя;
• торпеда скреплена с блоком приборов при помощи нескольких саморезов. Они снимаются с помощью «плюсовой» отвертки;
• далее необходимо демонтировать заглушку. Она зафиксирована при помощи единственного самореза, который нужно устранить;
• накладка удерживается двумя крепежными элементами. И снова нам на помощь приходит отвертка;
• переходим к кабелям, которые соединены с выключателями. Их необходимо аккуратно снять, предварительно отметив каждый из них;
• далее демонтируем болты кронштейна рулевого крепления;
• снимаем крепеж с нижней части кронштейна. Здесь нам поможет ключ на 8;
• убираем световод;
• следующий на очереди – блок управления системой отопления. Откручиваем крепеж и извлекаем патроны;
• перед нами находится декоративная вставка. Она также нам не нужна, поэтому временно избавляемся от нее;
• снимаем гидрокорректор;
• последний шаг – демонтаж верхнего и нижнего крепления.

Рекомендуем: Снимаем руль на ВАЗ-2107: пошаговая инструкция с фото

На этом, собственно, все. Теперь торпеда аккуратно снимается, и вы можете произвести с ней любые необходимые действия. Сборка производится в обратном порядке. Процедура довольно сложная и хлопотная, наполненная различными мелочами, поэтому запаситесь временем и терпением. Если какие-либо моменты остались вам непонятны, вы можете просмотреть видео на нашем сайте.

Инструкция по снятию

Необходимые инструменты

1. Отвёртка крестовая (средних размеров)
2. Отвёртка с плоским жалом (средних размеров).
3. Комплект рожковых ключей.

Последовательность действий

1. С помощью крестовой отвёртки отворачиваются 3 самореза, на которых держится левая часть панели у рычага переключения скоростей.

   Снятие левой панели у рычага скоростей ВАЗ 2114

2. После извлечения саморезов следует вытащить нижний край этой панели из кронштейна, в котором он находится. Действовать нужно аккуратно, поскольку велик риск сломать хрупкую деталь.
3. Правая часть панели у рычага скоростей крепится с помощью 5 саморезов. Их тоже необходимо отвернуть крестовой отвёрткой. Саму панель при этом лучше придерживать.

   Снятие правой панели у рычага скоростей ВАЗ 2114

4. Теперь панель можно снять. В процессе нужно следить, чтобы она не зацепилась за провода, находящиеся за ней.
5. На этом этапе от аккумулятора обязательно отключается масса. Если в машине есть магнитола — её тоже надо отключить от остальной проводки, вынув контактную колодку. Если нет, то провода просто вынимаются со штатных мест. Также необходимо выключить прикуриватель и извлечь лампочку для подсветки пепельницы (удобнее всего достать её вместе с патроном).
6. Теперь следует снять ручки с рычагов управления отопительными дросселями. Лучше всего сделать это, поддев их с помощью отвёртки с плоским жалом.

   Ручки дросселя отопительной системы поддеваются отвёрткой

7. Далее снимается ручка вентилятора печки. Её нужно просто потянуть на себя.

   Снятие рукоятки вентилятора печки ВАЗ 2114

8. Теперь с помощью крестовой отвёртки следует открутить саморезы, которыми приборная панель крепится к кронштейнам. Саморезов там 4 — 2 слева, 2 справа.

   Извлечение саморезов из кронштейнов центральной панели

9. На правом верхнем углу приборной панели имеется заглушка. Её следует аккуратно поддеть отвёрткой с плоским жалом, извлечь, а затем выкрутить саморез, находящийся за ней.
10. Также необходимо выкрутить 2 самореза на накладке справа от руля (они удерживают нижнюю часть накладки).
11. После снятия накладки станут видны провода выключателей. Все эти провода следует отсоединить (и при этом очень важно запомнить, где какой провод находился, а ещё лучше — их чем-то пометить).

    Отключение проводов за центральной панелью ВАЗ 2114

12. На кронштейне руля имеется несколько болтов. Откручиваем их.
13. Теперь необходимо освободить нижнее крепление кронштейна. Он крепится на болты, которые можно открутить рожковым ключом на 8.

    Откручивание нижнего крепления кронштейна панели ВАЗ 2114

14. Крестовой отвёрткой откручивается саморез, удерживающий световод.
15. Теперь можно извлечь крепёж, в котором находится блок управления отоплением автомобиля.
16. После этого можно снять все декоративные вставки на приборной панели и подсветку для гидрокорректора.
17. Теперь можно добраться до саморезов на верхнем и нижнем креплении панели. Также с левой стороны руля откручивается поперечина.
18. Как только болты удалены, приборную панель ВАЗ-2114 можно снимать.

    Полное снятие приборной панели автомобиля ВАЗ 2114

Как видно из этой статьи, дизайнеры оказали автовладельцам медвежью услугу. С одной стороны, приборная панель действительно стала эргономичнее. С другой, снимать её стало намного сложнее. Но если воспользоваться предлагаемой выше инструкцией и запастись терпением, эта задача окажется по силам даже начинающему автолюбителю.

Особенности и устройство панели

Торпеду, которая устанавливается на ВАЗ-2114, принято называть также «европанелью». Причина этого кроется в том, что дизайнеры уделили ей особенное внимание для обеспечения просторного переднего обзора, а также привлекательного внешнего вида, стараясь комбинировать эргономичность и информативность, удовлетворяя любые нужды водителя. По отзывам автовладельцев, в основном все эти качества удалось реализовать. Панель приборов, находящаяся перед глазами водителя, дает ему всю необходимую информацию:

• В центре торпеды ВАЗ-2114 можно найти показатели двух устройств. Слева находится прибор, демонстрирующий количество оборотов мотора, помогающий водителю определить текущую нагрузку силовой установки, а также изменить ее в случае необходимости посредством изменения скоростей. Ниже стрелки в окошке можно увидеть цифровые часы и количество километров, пройденных автомобилем, а справа располагается спидометр.
• Между устройствами вверху торпеды ВАЗ-2114 находится контрольная лампа, демонстрирующая работу поворотников.
• В центре внизу находится индикатор «стоп-сигнала», снизу которого размещено окно, сигнализирующее о серьезных неисправностях двигателя.
• В центре слева можно найти специальный указатель, который постоянно показывает текущую температуру двигателя (по которому принято приблизительно определять состояние охлаждающей жидкости), а сверху от него располагается лампочка, которая начинает гореть в случае перегрева двигателя. Снизу же находятся значки, демонстрирующие давление масла, дроссельной заслонки, АКБ, а также активации ручного тормоза.
• В центре справа находится указатель, демонстрирующий остаток топлива. Сверху него находится значок, указывающий на полную заправку бака, в то время как под ним индикатор, показывающий достижение минимально допустимого остатка, а также сигналы, показывающие работу ближнего и дальнего света и недостаток тормозной жидкости.
